Содержание Excavators Komatsu PC228US-2 S/N 15001-UP (For U.S.A.)(pc228uac)

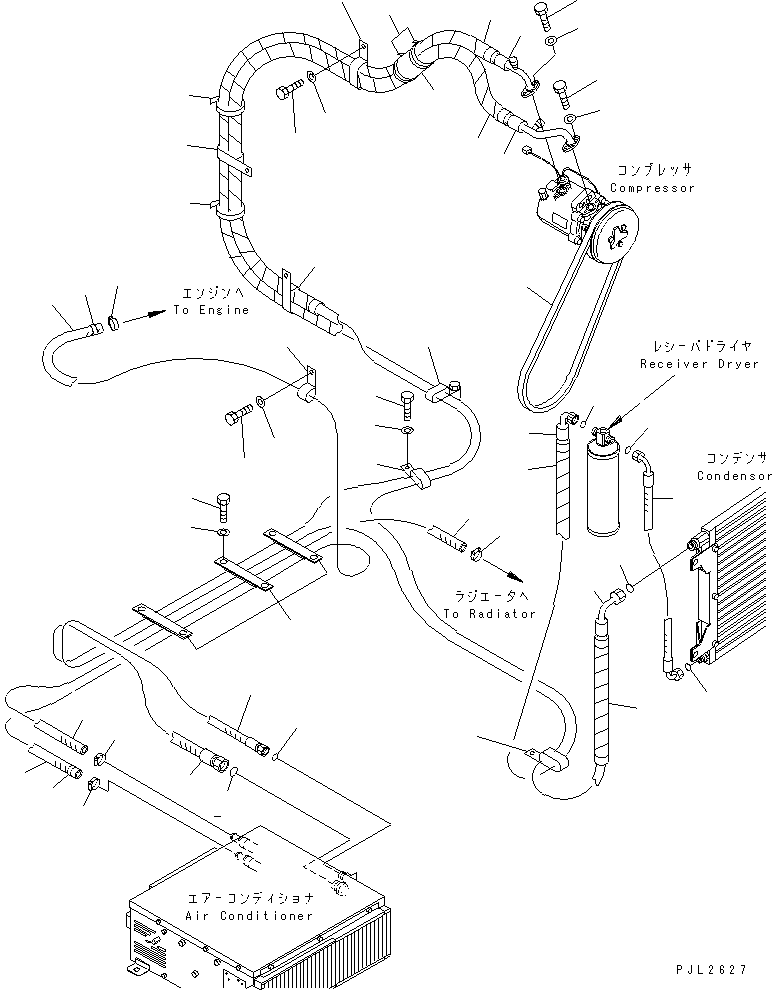

AIR CONDITIONER (HOSE)(210290 : K0700-02A0)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-979-1411 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-979-6420 • O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08017-32219 • CONDUIT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-979-1470 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-979-6410 • O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08017-32238 • CONDUIT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 205-62-53780 COVER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08034-00536 BAND 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-80616 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01641-20608 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-979-1440 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-979-6390 • O-RING 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-979-1421 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-979-6390 • O-RING 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08017-31910 • CONDUIT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 04435-52112 CLIP 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 21T-06-11950 CLIP 3
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81220 BOLT 5
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31232 WASHER 5
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08034-00823 BAND 3
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 09483-00417 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 09483-00428 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-977-5210 MARK 1
SN: 15500-
KIT-FLAG: _-
SERIALNO: 15500-
? 04434-52112 CLIP 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81016 BOLT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31032 WASHER 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 09480-10100 CLAMP 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 04120-21747 V-BELT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-979-1430 CLAMP 3
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81225 BOLT 6
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31232 WASHER 6
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-

Excavators Komatsu / PC228US-2 S/N 15001-UP (For U.S.A.)(pc228uac) / AIR CONDITIONER (HOSE)(210290 : K0700-02A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
