Содержание Excavators Komatsu PC228US-3-YA S/N 20001-29999(pc228uar)

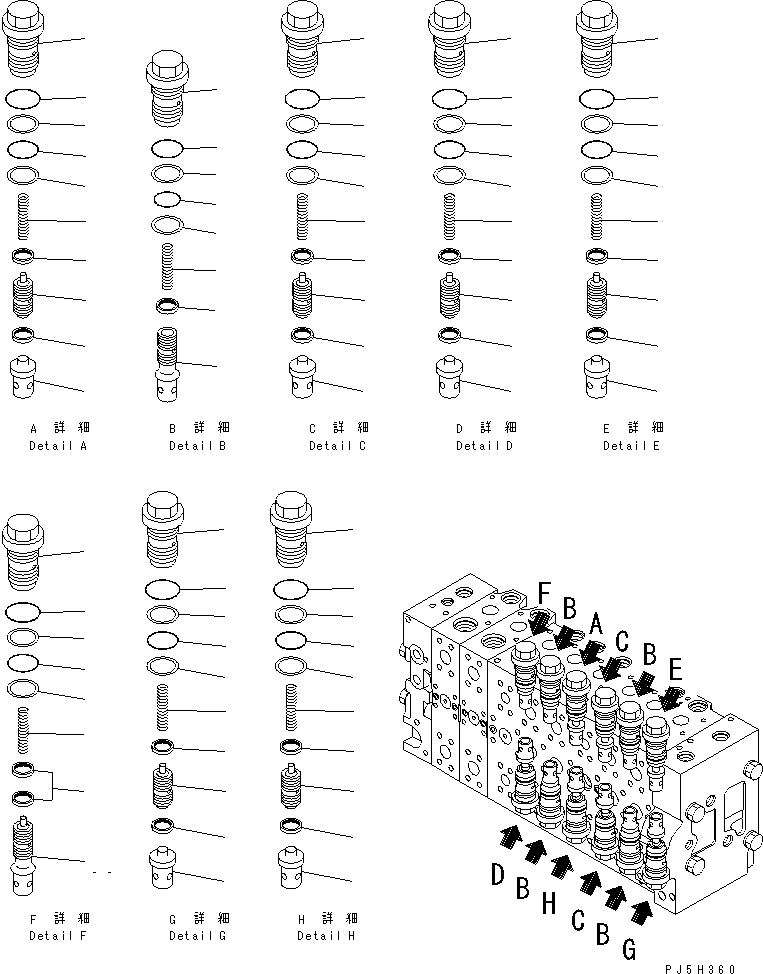

MAIN VALVE (2-ACTUATOR) (6/21) (BLADE SPEC.)(#20001-)(480980 : Y1664-66A0)
Номер на схеме Каталожный номер Название Количество Детали
? (723-48-20202) VALVE ASS'Y 1
SN: 21290-
? (723-48-20201) VALVE ASS'Y 1
SN: 20001-21289
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1664-61A0 TO Y1664-81A0.
? ☆ • BODY SUB ASS'Y 1
SN: 21290-
? ☆ • BODY SUB ASS'Y 1
SN: 20001-21289
? 723-46-41110 • • VALVE 6
SN: 20001-
? 723-46-41190 • • VALVE 1
SN: 21290-
? 723-46-41120 • • VALVE 1
SN: 20001-21289
? 723-46-40100 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-42700 • • VALVE ASS'Y 4
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • VALVE 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 1
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-41100 • • VALVE ASS'Y 2
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-45100 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-46300 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-43400 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • VALVE SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-43100 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-46101 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
