Содержание Excavators Komatsu PC228US-3-YA S/N 20001-29999(pc228uar)

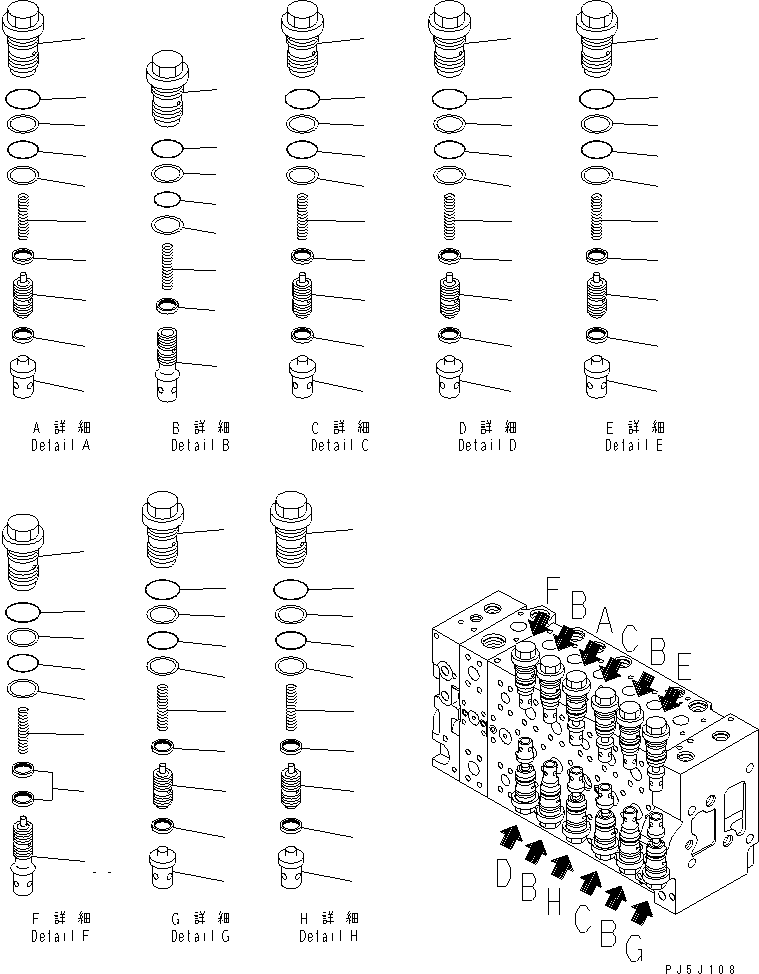

MAIN VALVE (1-ACTUATOR) (6/19) (2-PIECE BOOM ? ROTATION ARM)(#20001-)(480790 : Y1662-26A0)
Номер на схеме Каталожный номер Название Количество Детали
? (723-47-20302) VALVE ASS'Y 1
SN: 21290-
? (723-47-20301) VALVE ASS'Y 1
SN: 20805-21289
? (723-47-20300) VALVE ASS'Y 1
SN: 20001-20804
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1662-21A0 TO Y1662-39A0.
? ☆ • BODY SUB ASS'Y 1
SN: 21290-
? ☆ • BODY SUB ASS'Y 1
SN: 20805-21289
? ☆ • BODY SUB ASS'Y 1
SN: 20001-20804
? 723-46-41110 • • VALVE 6
SN: 20001-
? 723-46-41190 • • VALVE 1
SN: 21290-
? 723-46-41120 • • VALVE 1
SN: 20001-21289
? 723-46-40100 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-42700 • • VALVE ASS'Y 4
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • VALVE 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 1
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-41100 • • VALVE ASS'Y 2
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-45100 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-46300 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-43400 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • VALVE SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-43100 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-
? 723-46-46101 • • VALVE ASS'Y 1
SN: 20001-
? ☆ • • • SLEEVE 1
SN: 20001-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 20001-
? ☆ • • • SPRING 1
SN: 20001-
? ☆ • • • SEAL 2
SN: 20001-
? 700-93-11320 • • • O-RING 1
SN: 20001-
? 723-46-41950 • • • RING 2
SN: 20001-
? 07002-13634 • • • O-RING 1
SN: 20001-

Excavators Komatsu / PC228US-3-YA S/N 20001-29999(pc228uar) / MAIN VALVE (1-ACTUATOR) (6/19) (2-PIECE BOOM ? ROTATION ARM)(#20001-)(480790 : Y1662-26A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
