| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|

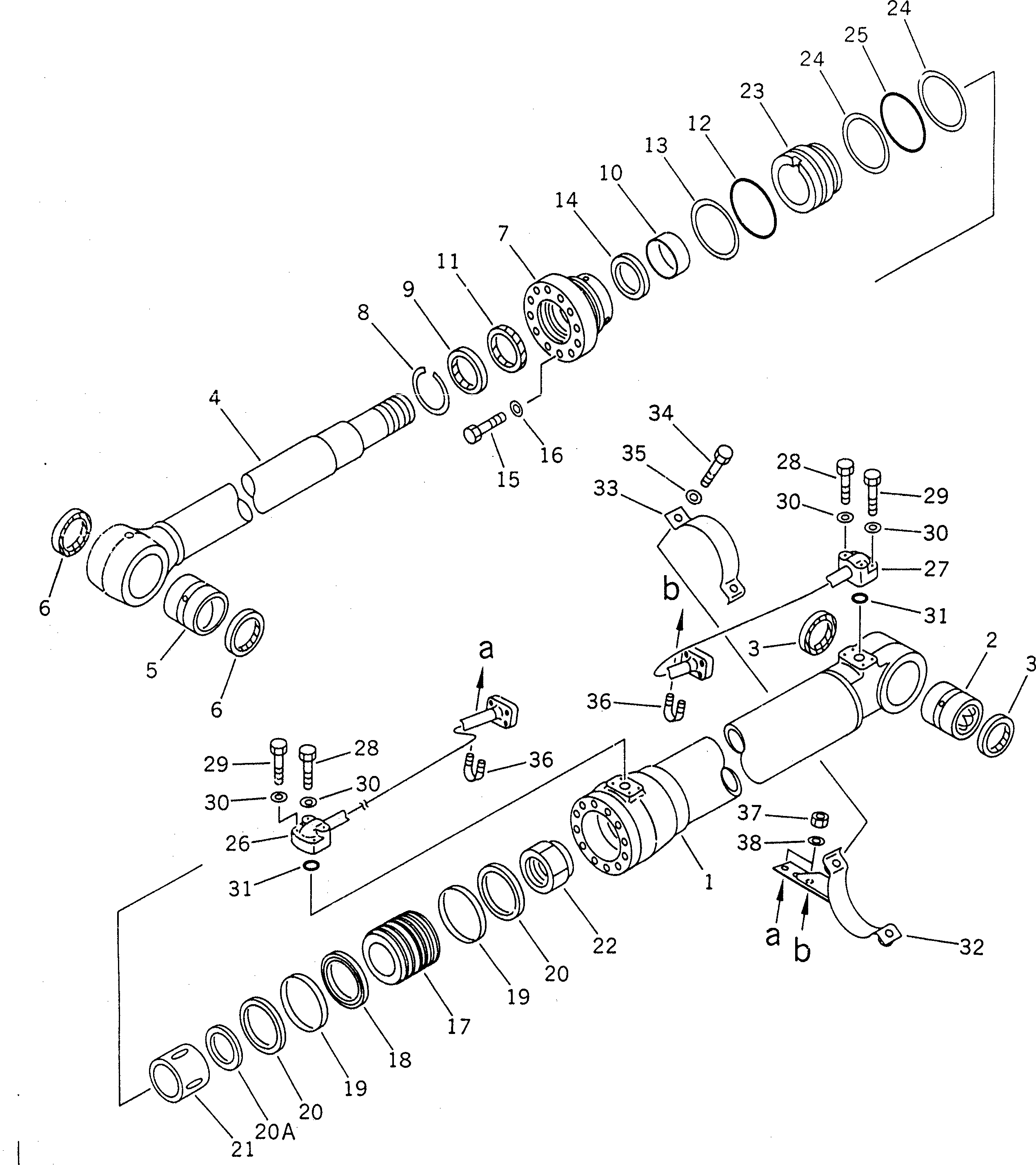

| ? | (☉206-63-X2100) | BOOM CYLINDER GROUP,L.H. | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | (☉206-63-X2110) | BOOM CYLINDER GROUP,R.H. | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | ==================== | SERIALNO: |
|||||
| ? | 206-63-02100 | CYLINDER ASS'Y | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 206-63-53340 | • CYLINDER | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 206-70-55280 | • BUSHING | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07145-00080 | • SEAL,DUST (KIT) | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 206-63-53320 | • ROD,PISTON | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-76-80010 | • BUSHING | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07145-00080 | • SEAL,DUST (KIT) | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-27-13620 | • HEAD,CYLINDER | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07179-13104 | • RING,SNAP | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 195-63-94170 | • SEAL,DUST (KIT) | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-52-90650 | • BUSHING | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-51-90030 | • PACKING,ROD (KIT) | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07000-15125 | • O-RING (KIT) | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07001-05125 | • RING,BACK-UP (KIT) | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-51-90630 | • RING,BUFFER (KIT) | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 01010-81670 | • BOLT | 12 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 01643-51645 | • WASHER | 12 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-36-13411 | • PISTON | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-44-13180 | • RING,PISTON (KIT) | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-39-13110 | • RING,WEAR (KIT) | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-44-13911 | • RING | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-40-13470 | • RETAINER | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-71-60911 | • PLUNGER | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07165-16870 | • NUT | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-71-32610 | • COLLAR | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07001-05125 | • RING,BACK-UP (KIT) | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07000-15125 | • O-RING (KIT) | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 206-63-53371 | TUBE,L.H. | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 206-63-53471 | TUBE,R.H. | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 206-63-53381 | TUBE,L.H. | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 206-63-53481 | TUBE,R.H. | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07372-21060 | BOLT | 4 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07372-21045 | BOLT | 4 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 01643-51032 | WASHER | 8 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07000-13030 | O-RING (KIT) | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-88-95182 | BRACKET,L.H. | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-88-95192 | BRACKET,R.H. | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 707-88-95081 | BAND | 1 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 01010-51035 | BOLT | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 01643-51032 | WASHER | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 07283-22738 | CLIP | 2 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 01599-01011 | NUT | 4 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | 01643-31032 | WASHER | 4 | SN: 35001- KIT-FLAG: _- SERIALNO: 35001- |
|||
| ? | ==================== | SERIALNO: |
