Содержание Excavators Komatsu PC220LC-8 S/N 80001-80376(pc220l9c)
RETURN LINE(#80001-)(150210 : H0330-01H0)
Номер на схеме Каталожный номер Название Количество Детали
? 206-62-21181 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13048 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81240 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81240 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 22U-62-21551 CLAMP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81225 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07095-01245 CUSHION 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 203-62-61410 JOINT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07002-12434 O-RING 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 02783-10628 ELBOW 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07002-12434 O-RING 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 02896-11018 O-RING 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 02762-00608 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07040-12412 PLUG 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07002-12434 O-RING 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-51461 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81225 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-51251 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13048 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81240 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81235 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-51332 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13032 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-31049 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 281-01-13180 CLIP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81225 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-53160 FLANGE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13040 O-RING 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81035 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31032 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-

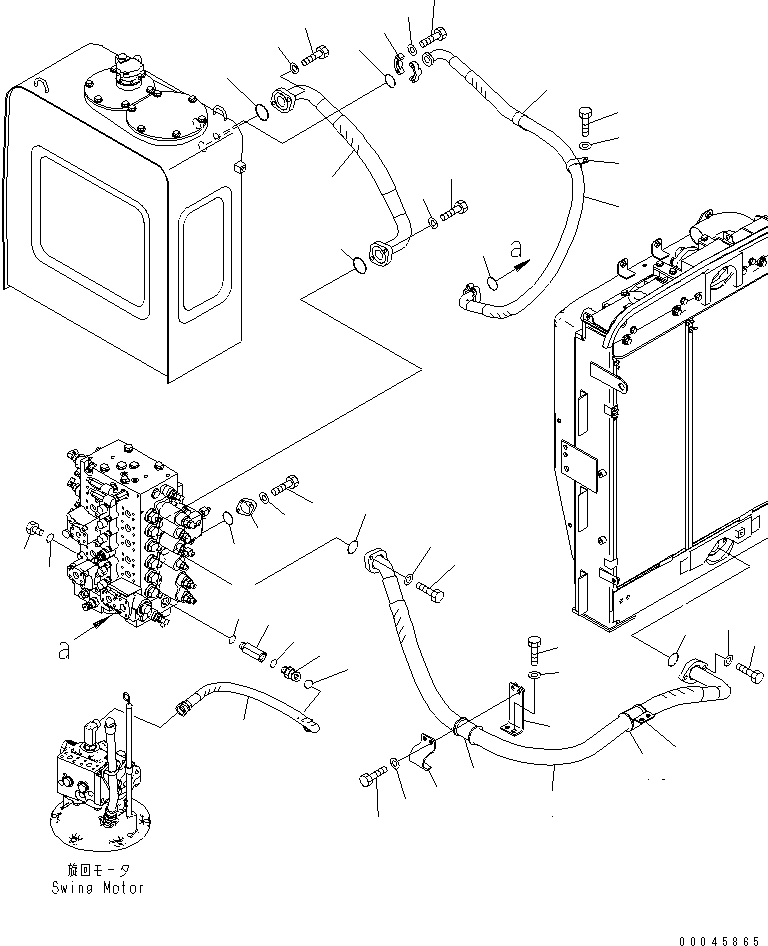

Excavators Komatsu / PC220LC-8 S/N 80001-80376(pc220l9c) / RETURN LINE(#80001-)(150210 : H0330-01H0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
