Содержание Excavators Komatsu PC220LC-8 S/N 80001-80376(pc220l9c)

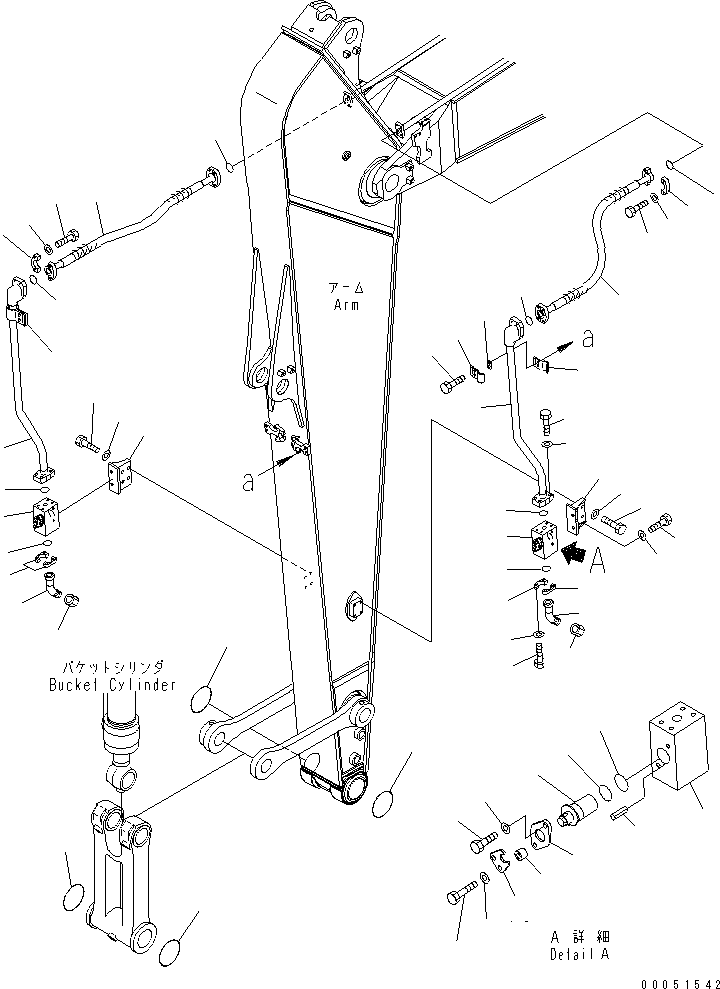

ARM (ADDITIONAL PIPING) (FOR 1-ACTUATOR) (FOR 3.5M ARM)(#80001-)(360540 : T1200-04K2)
Номер на схеме Каталожный номер Название Количество Детали
? 07097-21021 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 21T-09-11460 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-31049 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07097-21222 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13038 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-51260 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81245 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-970-5321 BRACKET 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-970-5300 VALVE ASS'Y 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? ☆ • BODY 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-970-5240 • SHAFT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-970-3270 • PLATE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 04025-00412 • PIN 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-970-4612 • PLATE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81025 • BOLT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31032 • WASHER 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81045 • BOLT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31032 • WASHER 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 201-03-29160 • SPACER 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13032 • O-RING 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13038 • O-RING 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 207-970-2110 NIPPLE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13038 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81245 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-51260 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 205-970-5770 PLUG 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-55340 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-23190 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 207-62-31330 CLAMP 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13038 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81245 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 205-70-73280 O-RING 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-

Excavators Komatsu / PC220LC-8 S/N 80001-80376(pc220l9c) / ARM (ADDITIONAL PIPING) (FOR 1-ACTUATOR) (FOR 3.5M ARM)(#80001-)(360540 : T1200-04K2)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
