Содержание Excavators Komatsu PC220LC-8 S/N 80001-80376(pc220l9c)

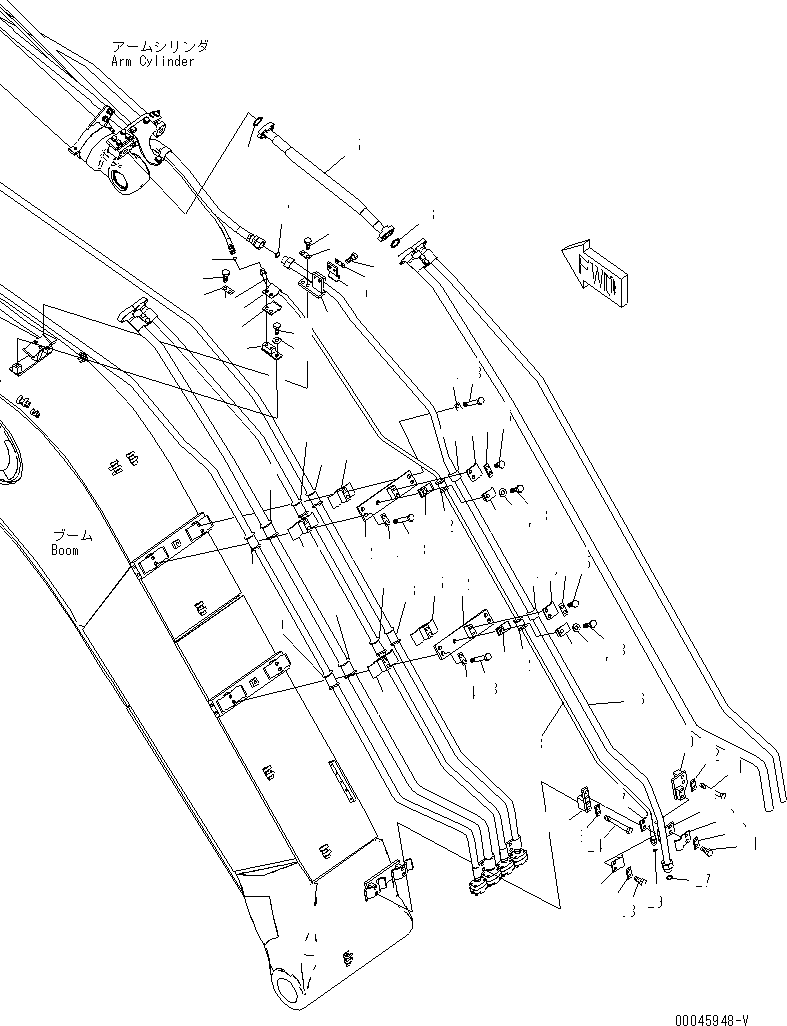

BOOM (ARM LOCK VALVE LINE)(#80001-)(360120 : T1110-06H7)
Номер на схеме Каталожный номер Название Количество Детали
? 206-62-21441 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-73320 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-43172 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13761 SEAT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-42962 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 205-62-73431 SEAT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13761 SEAT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-52810 BRACKET 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81285 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-43172 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13761 SEAT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-42962 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 205-62-73431 SEAT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13761 SEAT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-73470 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81270 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-42691 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81280 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-21421 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 02896-11018 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-21410 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 02896-11009 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13650 CLAMP 3
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-42811 CLAMP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 21K-62-35270 CUSHION 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-966-2310 CLAMP 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81235 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07094-10315 CLAMP 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07095-00314 CUSHION 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81265 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13560 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13032 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-

Excavators Komatsu / PC220LC-8 S/N 80001-80376(pc220l9c) / BOOM (ARM LOCK VALVE LINE)(#80001-)(360120 : T1110-06H7)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
