Содержание Excavators Komatsu PC220LC-8 S/N 80001-80376(pc220l9c)

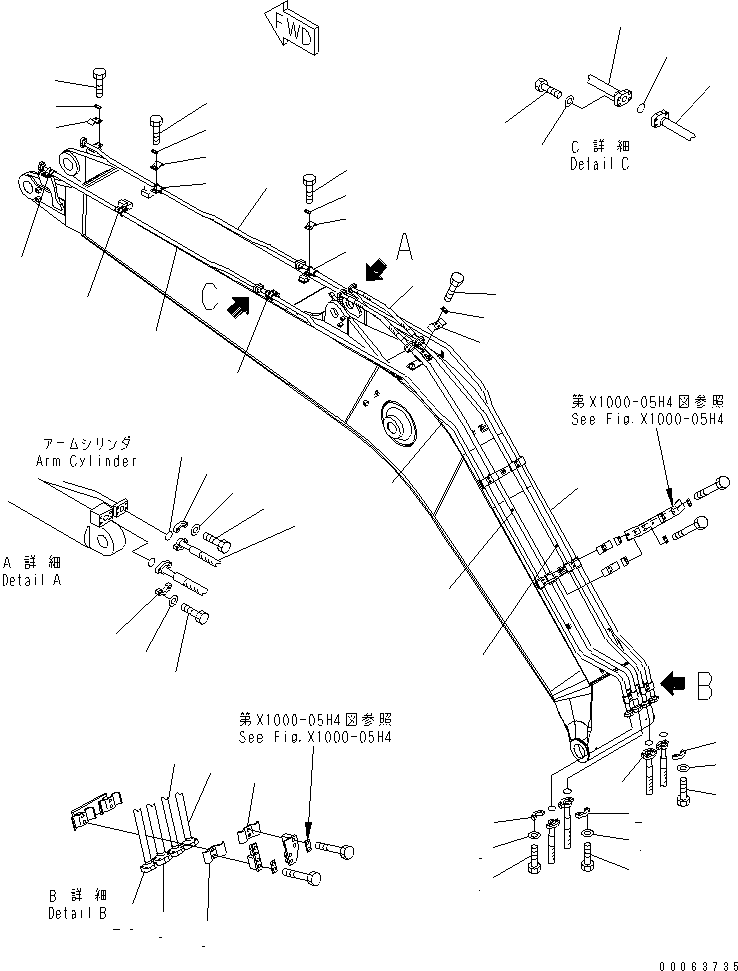

BOOM (ARM AND BUCKET CYLINDER LINES) (WITH ARM CRANE)(#80001-)(360070 : T1110-03H5)
Номер на схеме Каталожный номер Название Количество Детали
? 206-62-21320 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-30640 FLANGE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-21310 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-31049 FLANGE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13690 CLAMP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13570 HOSE, 750MM 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13025 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-30640 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-31049 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-21330 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-21340 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-30640 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13710 CLAMP 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-52651 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-21370 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13030 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-62-73560 CLAMP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13180 CLAMP 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13761 SEAT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 6
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 9
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-

Excavators Komatsu / PC220LC-8 S/N 80001-80376(pc220l9c) / BOOM (ARM AND BUCKET CYLINDER LINES) (WITH ARM CRANE)(#80001-)(360070 : T1110-03H5)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
