Содержание Excavators Komatsu PC228USLC-1 S/N 11001-UP(pc228u0r)

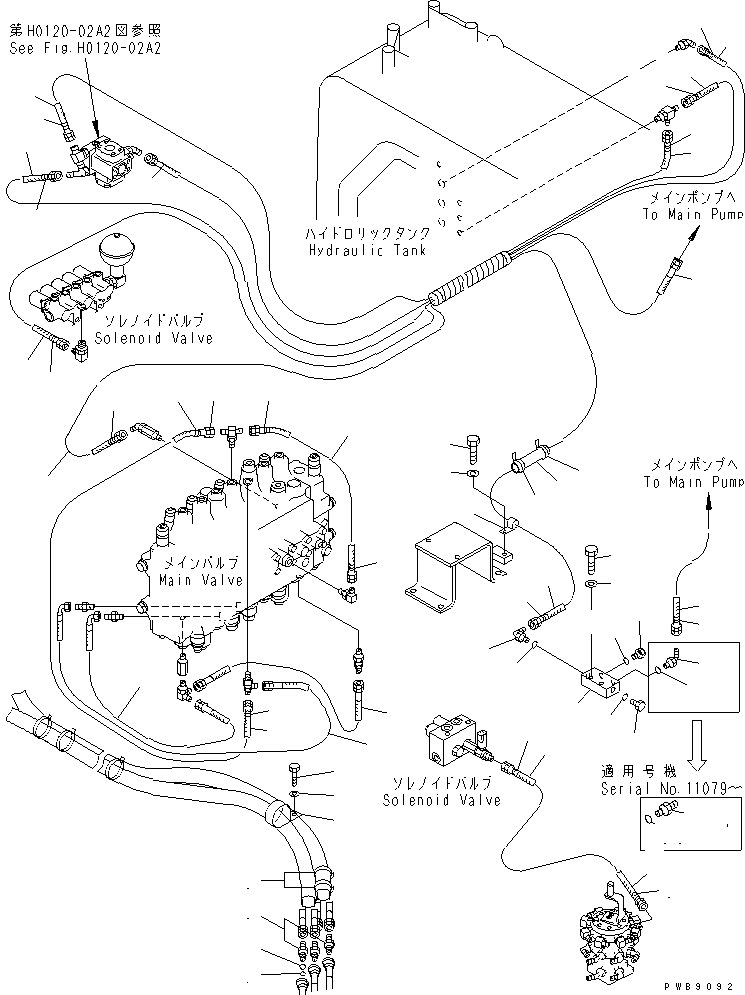

PPC MAIN LINE (HOSE) (2 ACTUATOR) (FOR MONO BOOM) (4WAY)(150530 : H1840-03A9A)
Номер на схеме Каталожный номер Название Количество Детали
? 207-62-33690 CLIP 2
SN: 11001-
? 01010-81225 BOLT 2
SN: 11001-
? 01643-31232 WASHER 2
SN: 11001-
? 203-62-52310 HOSE ? 700MM 1
SN: 11001-
? 20Y-62-22850 BAND ? GREEN 2
SN: 11001-
? 203-62-63420 JOINT 4
SN: 11001-
? 201-60-11390 • O-RING 1
SN: 11001-
? 20Y-62-19560 • O-RING 1
SN: 11001-
? 08034-00536 BAND 2
SN: 11001-
? 07096-00224 HOSE 1
SN: 11001-
? 195-61-41320 HOSE ? 1300MM 1
SN: 11001-
? 07184-00214 HOSE 1
SN: 11366-
? 203-62-52270 HOSE ? 1400MM 1
SN: 11001-11365
? 07184-00211 HOSE 1
SN: 11366-
? 203-62-52290 HOSE ? 1100MM 1
SN: 11001-11365
? 07184-00219 HOSE ? 1900MM 1
SN: 11366-
? 203-62-52220 HOSE 1
SN: 11001-11365
? 20Y-62-22790 BAND ? RED 2
SN: 11001-
? 203-62-57910 MARK ? 1 2
SN: 11001-
? 203-62-57970 MARK ? 7 2
SN: 11001-
? 203-62-57980 MARK ? 8 2
SN: 11001-
? 203-62-52390 HOSE 2
SN: 11001-
? 07184-00204 HOSE ? 400MM 1
SN: 11632-
? 203-62-52390 HOSE 1
SN: 11001-11631
? 201-62-74720 HOSE 1
SN: 11001-
? 08034-00536 BAND 6
SN: 11001-
? 201-62-72390 HOSE 1
SN: 11001-
? 201-62-81410 HOSE 1
SN: 11001-
? 22U-62-14480 BLOCK 1
SN: 11001-
? 01010-81050 BOLT 2
SN: 11001-
? 01643-31032 WASHER 2
SN: 11001-
? 07040-11007 PLUG 1
SN: 11001-
? 07002-11023 O-RING 1
SN: 11001-
? 07235-10210 ELBOW 1
SN: 11079-
? 07235-10210 ELBOW 2
SN: 11001-11078
? 07230-20210 UNION 1
SN: 11079-
? 07002-11423 O-RING 2
SN: 11001-
? 07040-11409 PLUG 1
SN: 11001-
? 07002-11423 O-RING 1
SN: 11001-
? 04434-53212 CLIP 1
SN: 11001-
? 01010-81225 BOLT 1
SN: 11001-
? 01643-31232 WASHER 1
SN: 11001-
? 205-62-72240 COVER 1
SN: 11001-
? 08034-00536 BAND 2
SN: 11001-

Excavators Komatsu / PC228USLC-1 S/N 11001-UP(pc228u0r) / PPC MAIN LINE (HOSE) (2 ACTUATOR) (FOR MONO BOOM) (4WAY)(150530 : H1840-03A9A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
