Содержание Excavators Komatsu PC228US-2J S/N 15001-UP (For KUK / Chassis only)(pc228u1c)

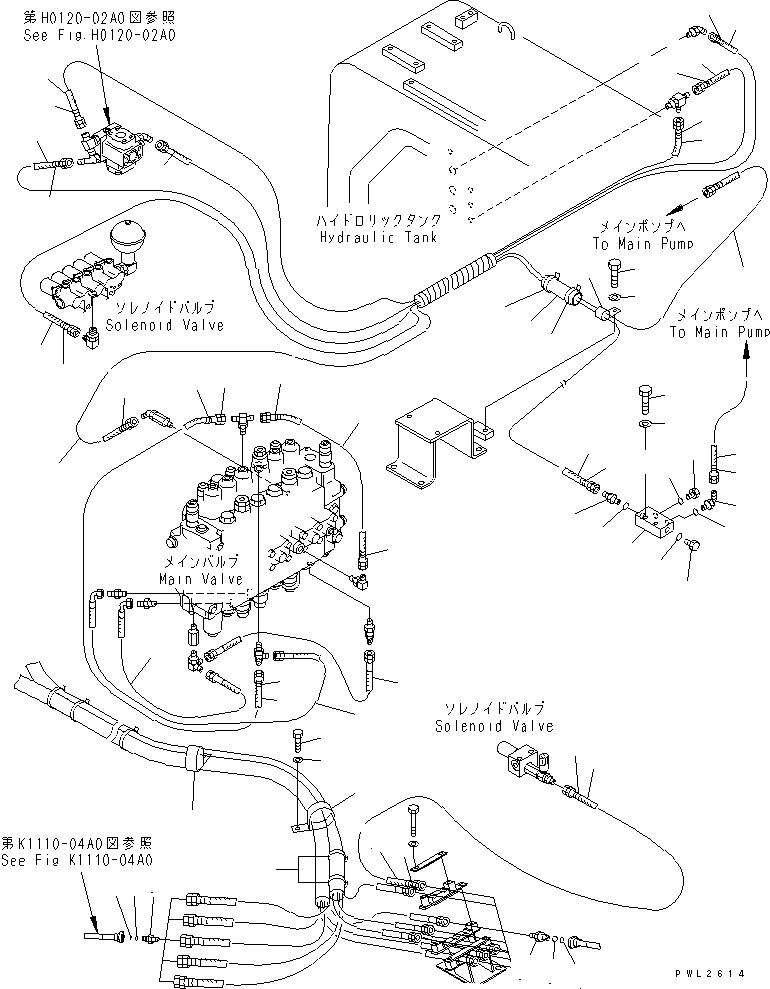

PPC MAIN LINE (HOSE) (1 & 2 ACTUATOR) (FOR MONO BOOM)(150440 : H1840-03A3)
Номер на схеме Каталожный номер Название Количество Детали
? 207-62-33690 CLIP 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81225 BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31232 WASHER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-52310 HOSE, 700MM 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 20Y-62-22850 BAND, GREEN 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-63420 JOINT 13
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 201-60-11390 • O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 20Y-62-19560 • O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08034-00536 BAND 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 201-62-72390 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 201-62-74720 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07096-00224 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 195-61-41320 HOSE, 1300MM 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07184-00214 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07184-00211 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07184-00219 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 20Y-62-22790 BAND, RED 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-57910 MARK, 1 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-57970 MARK, 7 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-57980 MARK, 8 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-52390 HOSE 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07184-00204 HOSE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08034-00536 BAND 6
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 20T-62-81410 HOSE, 500MM 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-14480 BLOCK 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81050 BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31032 WASHER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07040-11007 PLUG 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07002-11023 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07235-10210 ELBOW 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07230-20210 UNION 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07002-11423 O-RING 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07040-11409 PLUG 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07002-11423 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 205-62-72240 COVER 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08034-00536 BAND 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 08036-03014 CLIP 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81225 BOLT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31232 WASHER 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-

Excavators Komatsu / PC228US-2J S/N 15001-UP (For KUK / Chassis only)(pc228u1c) / PPC MAIN LINE (HOSE) (1 & 2 ACTUATOR) (FOR MONO BOOM)(150440 : H1840-03A3)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
