Содержание Excavators Komatsu PC228US-2J S/N 15001-UP (For KUK / Chassis only)(pc228u1c)

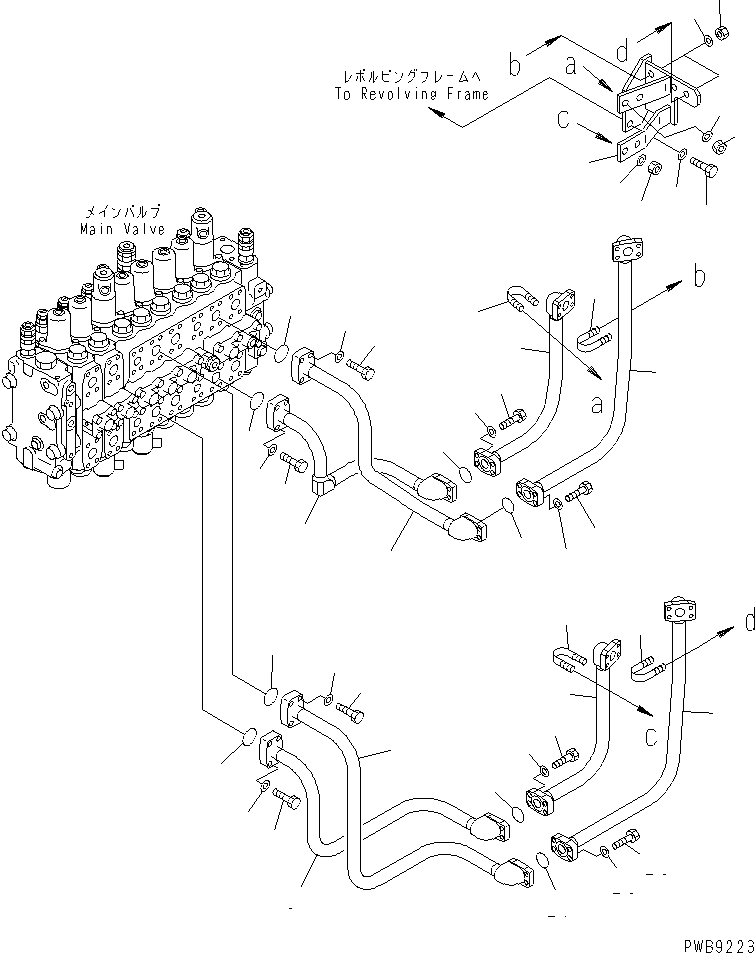

TRAVEL LINES (VALVE SIDE)(150300 : H1310-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-62-11141 TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-11153 TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 21T-09-11460 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07372-21040 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-51032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 21T-09-11460 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07372-21040 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-51032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-11212 TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-11222 TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 21T-09-11460 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07372-21040 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-51032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 21T-09-11460 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07372-21040 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-51032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-12650 TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-12660 TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-12680 TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-12690 TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07000-13030 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07372-21040 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-51032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07000-13030 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07372-21040 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-51032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07000-13030 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07372-21040 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-51032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07000-13030 O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07372-21040 BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-51032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 22U-62-12810 BRACKET 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81230 BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31232 WASHER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07283-32738 CLIP 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01597-01009 NUT 8
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31032 WASHER 8
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
