Содержание Excavators Komatsu PC220LC-6Z S/N 50001-UP (Excel Spec.)(pc220l1c)

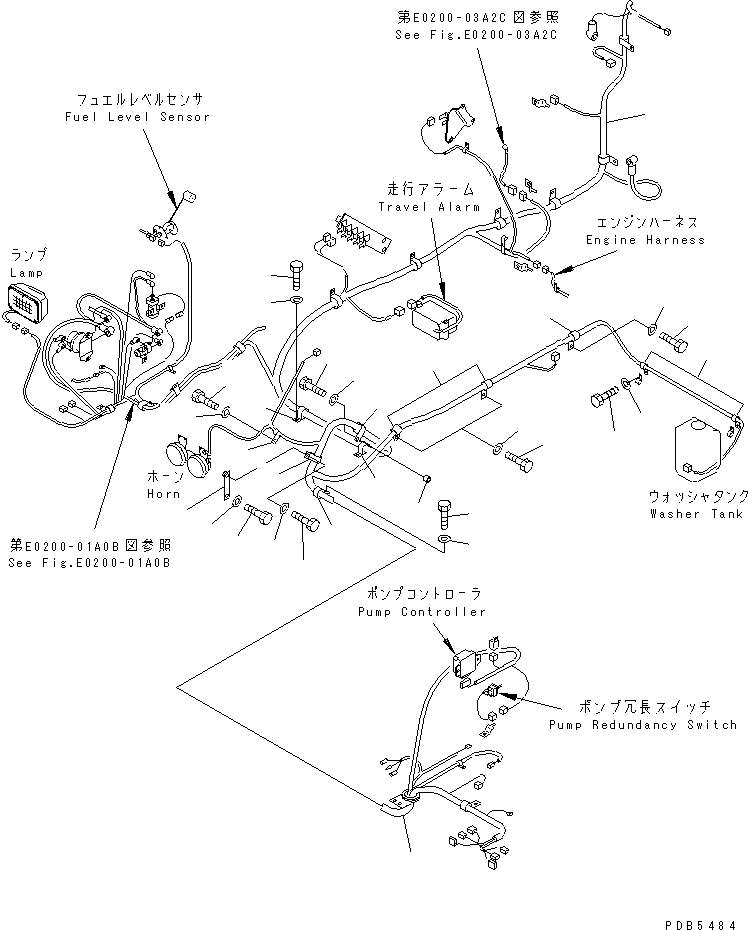

WIRING (MAIN HARNESS)(#52852-)(120130 : E0200-02A1B)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-06-24911 WIRING HARNESS 1
SN: 56320-
KIT-FLAG: _-
SERIALNO: 56320-
? □20Y-06-24910 WIRING HARNESS 1
SN: 56195-56319
KIT-FLAG: _-
SERIALNO: 56195-56319
? 20Y-06-24742 WIRING HARNESS 1
SN: 52852-56194
KIT-FLAG: _-
SERIALNO: 52852-56194
? 20Y-06-31660 • FUSIBLE LINK, 30A,(CN-M11) 1
SN: 56320-
KIT-FLAG: _-
SERIALNO: 56320-
? 20Y-06-15150 • FUSIBLE LINK,(CN-M14) 1
SN: 56320-
KIT-FLAG: _-
SERIALNO: 56320-
? 20Y-06-15150 • FUSIBLE LINK,(CN-M14) 2
SN: 52852-56319
KIT-FLAG: _-
SERIALNO: 52852-56319
? 08036-02514 CLIP 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 144-947-3490 SPACER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81245 BOLT 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 20Y-06-21240 PLATE 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08036-02514 CLIP 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08036-01014 CLIP 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08036-02514 CLIP 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81230 BOLT 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08036-02514 CLIP 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08036-01814 CLIP 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08036-01414 CLIP 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08036-01214 CLIP 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-

Excavators Komatsu / PC220LC-6Z S/N 50001-UP (Excel Spec.)(pc220l1c) / WIRING (MAIN HARNESS)(#52852-)(120130 : E0200-02A1B)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
