Содержание Excavators Komatsu PC220LC-6Z S/N 50001-UP (Excel Spec.)(pc220l1c)

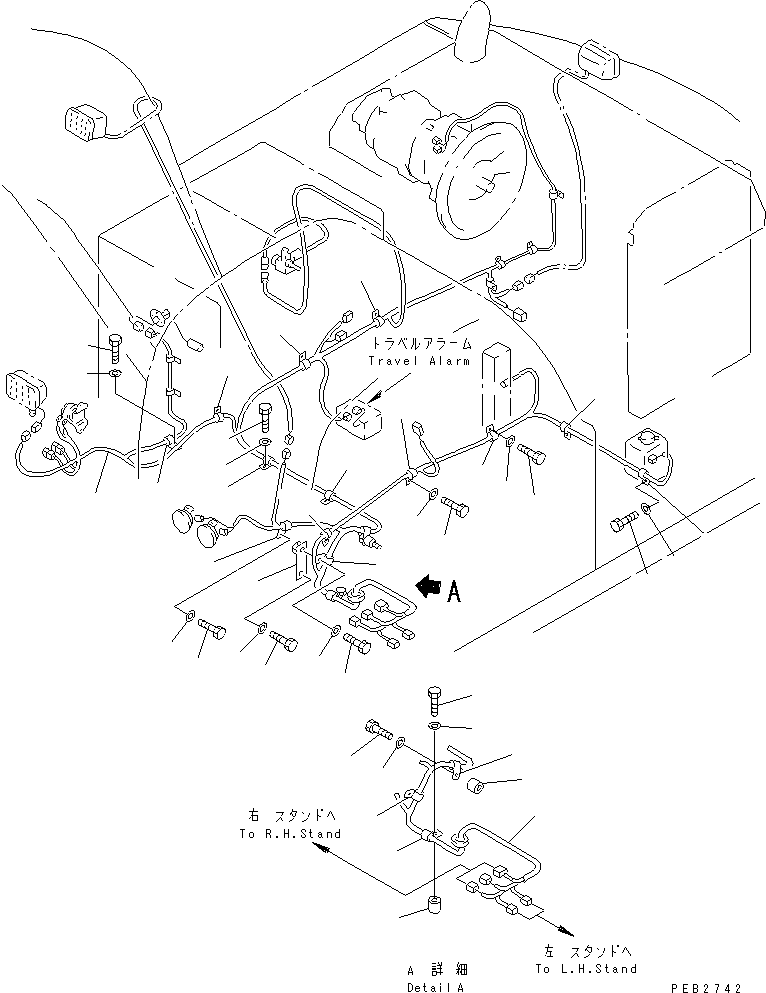

WIRING (MAIN HARNESS)(#50704-52851)(120120 : E0200-02A1A)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-06-22132 WIRING HARNESS 1
SN: 50704-52851
KIT-FLAG: _-
SERIALNO: 50704-52851
? 08020-00000 • DIODE 4
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 20Y-06-15150 • FUSIBLE LINK 2
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 113-899-7950 CLIP 1
SN: 50704-52851
KIT-FLAG: _-
SERIALNO: 50704-52851
? 144-947-3490 SPACER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01010-51245 BOLT 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 20Y-06-21240 PLATE 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01010-51225 BOLT 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 08036-02514 CLIP 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01010-51225 BOLT 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 08036-01014 CLIP 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01010-51225 BOLT 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 08036-02514 CLIP 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 144-947-3490 SPACER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01010-51245 BOLT 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 113-899-7950 CLIP 2
SN: 50704-52851
KIT-FLAG: _-
SERIALNO: 50704-52851
? 01010-51225 BOLT 2
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 2
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 08036-01814 CLIP 3
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 08036-01014 CLIP 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01010-51225 BOLT 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 08036-01814 CLIP 2
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01010-51225 BOLT 2
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 2
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 08036-01414 CLIP 1
SN: 50704-52851
KIT-FLAG: _-
SERIALNO: 50704-52851
? 01010-51225 BOLT 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 1
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 08036-01214 CLIP 2
SN: 50704-52851
KIT-FLAG: _-
SERIALNO: 50704-52851
? 01010-51225 BOLT 2
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851
? 01643-31232 WASHER 2
SN: 50310-52851
KIT-FLAG: _-
SERIALNO: 50310-52851

Excavators Komatsu / PC220LC-6Z S/N 50001-UP (Excel Spec.)(pc220l1c) / WIRING (MAIN HARNESS)(#50704-52851)(120120 : E0200-02A1A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
