Содержание Excavators Komatsu PC220LC-6Z S/N 50001-UP (Excel Spec.)(pc220l1c)

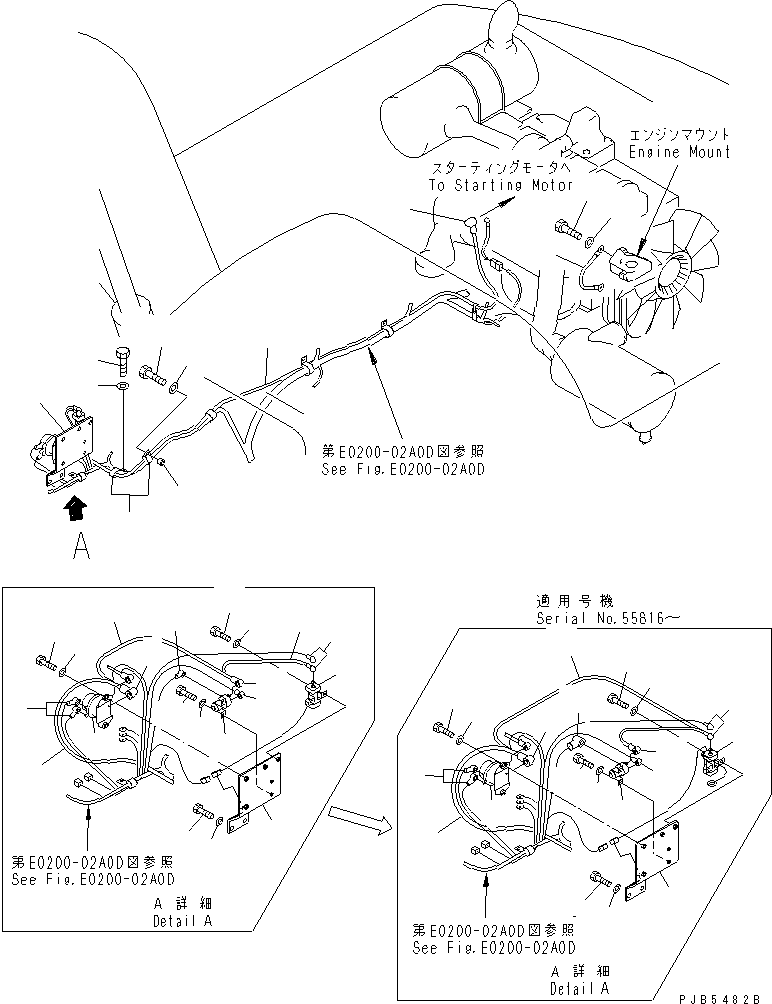

WIRING (STARTING HARNESS)(#52852-)(120100 : E0200-01A0C)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-06-25230 CABLE 1
SN: 55776-
KIT-FLAG: _-
SERIALNO: 55776-
? 20Y-06-22860 CABLE 1
SN: 52852-55775
KIT-FLAG: _-
SERIALNO: 52852-55775
? 08038-00035 CAP 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08038-00519 CAP 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08088-30000 SWITCH 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-80830 BOLT 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-30823 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 20Y-06-22852 BRACKET 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 141-06-11220 CLIP 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 144-947-3490 SPACER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81245 BOLT 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81225 BOLT 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31232 WASHER 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08028-43030 CABLE, GROUND 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-81020 BOLT 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-31032 WASHER 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 600-815-8941 RELAY 1
SN: 56421-
KIT-FLAG: _-
SERIALNO: 56421-
? 600-815-8940 RELAY 1
SN: 55816-56420
KIT-FLAG: _-
SERIALNO: 55816-56420
? □203-06-59321 SWITCH 1
SN: 52852-55815
KIT-FLAG: _-
SERIALNO: 52852-55815
? 01010-80820 BOLT 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-30823 WASHER 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08038-00519 CAP 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01010-80620 BOLT 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 01643-30623 WASHER 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08038-00519 CAP 2
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 08038-06031 CAP 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-
? 20Y-06-22872 CABLE 1
SN: 55816-
KIT-FLAG: _-
SERIALNO: 55816-
? 20Y-06-22871 CABLE 1
SN: 52852-55815
KIT-FLAG: _-
SERIALNO: 52852-55815
? 20Y-06-22880 CABLE 1
SN: 52852-55815
KIT-FLAG: _-
SERIALNO: 52852-55815
? (600-815-2170) SWITCH 1
SN: 52852-
KIT-FLAG: _-
SERIALNO: 52852-

Excavators Komatsu / PC220LC-6Z S/N 50001-UP (Excel Spec.)(pc220l1c) / WIRING (STARTING HARNESS)(#52852-)(120100 : E0200-01A0C)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
