Содержание Excavators Komatsu PC220-6 S/N 50001-UP(pc220-6c)

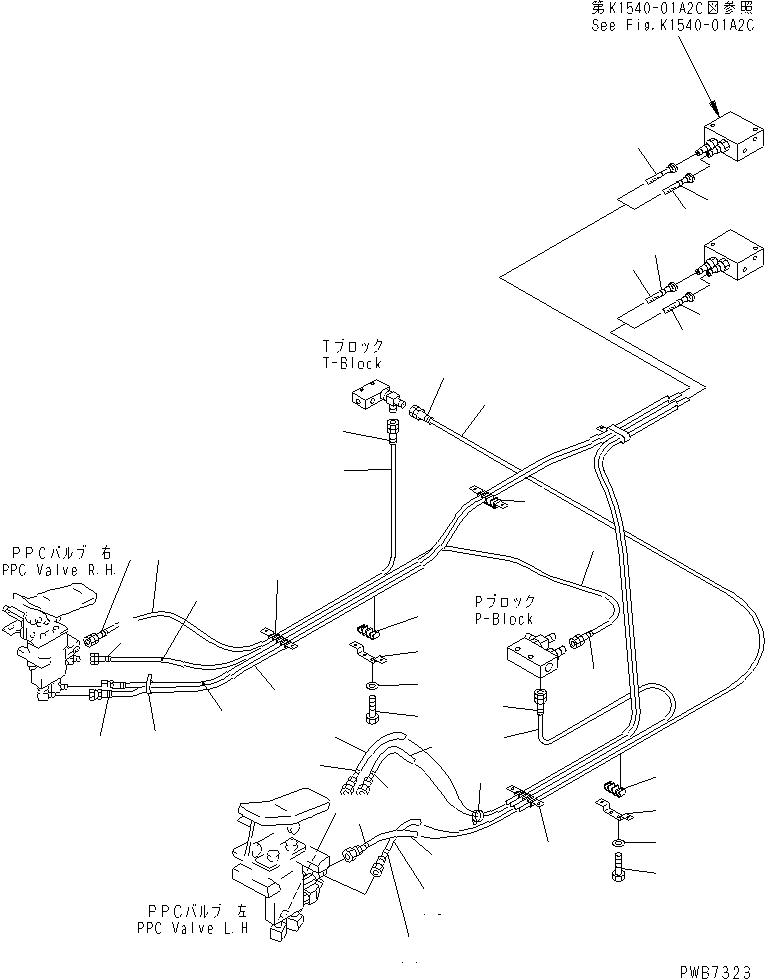

FLOOR FRAME (ATTACHMENT PPC LINE) (2 ACTUATOR)(#52852-53561)(211820 : K1110-21A2)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-23411 HOSE, 1950MM 1
SN: 52852-53561
KIT-FLAG: _-
SERIALNO: 52852-53561
? 20Y-62-23571 HOSE, 1900MM 1
SN: 52852-53561
KIT-FLAG: _-
SERIALNO: 52852-53561
? 203-62-52340 HOSE, 1000MM 1
SN: 52852-@
KIT-FLAG: _-
SERIALNO: 52852-@
? 203-62-52350 HOSE, 1200MM 1
SN: 52852-@
KIT-FLAG: _-
SERIALNO: 52852-@
? 20Y-62-22170 CLAMP 3
SN: 52852-53561
KIT-FLAG: _-
SERIALNO: 52852-53561
? 20Y-62-22790 BAND, RED 2
SN: 50001-@
KIT-FLAG: _-
SERIALNO: 50001-@
? 20Y-62-22810 BAND, YELLOW 4
SN: 52852-53561
KIT-FLAG: _-
SERIALNO: 52852-53561
? 20Y-62-22180 CLAMP 3
SN: 50001-53561
KIT-FLAG: _-
SERIALNO: 50001-53561
? 01010-81016 BOLT 6
SN: 52852-53561
KIT-FLAG: _-
SERIALNO: 52852-53561
? 01643-31032 WASHER 6
SN: 50001-53561
KIT-FLAG: _-
SERIALNO: 50001-53561
? 08034-00536 BAND 1
SN: 50001-@
KIT-FLAG: _-
SERIALNO: 50001-@
? 203-62-52350 HOSE, 1200MM 1
SN: 50700-@
KIT-FLAG: _-
SERIALNO: 50700-@
? 20Y-62-22881 HOSE 1
SN: 50700-53561
KIT-FLAG: _-
SERIALNO: 50700-53561
? 20Y-62-25551 HOSE 1
SN: 50700-53561
KIT-FLAG: _-
SERIALNO: 50700-53561
? 20Y-62-25561 HOSE 1
SN: 50700-53561
KIT-FLAG: _-
SERIALNO: 50700-53561
? 20Y-62-22170 CLAMP 2
SN: 50001-53561
KIT-FLAG: _-
SERIALNO: 50001-53561
? 20Y-62-22790 BAND, RED 2
SN: 50001-@
KIT-FLAG: _-
SERIALNO: 50001-@
? 20Y-62-22820 BAND, BLUE 2
SN: 50001-@
KIT-FLAG: _-
SERIALNO: 50001-@
? 20Y-62-22840 BAND, BLACK 2
SN: 50001-@
KIT-FLAG: _-
SERIALNO: 50001-@
? 20Y-62-22860 BAND, BROWN 2
SN: 50001-@
KIT-FLAG: _-
SERIALNO: 50001-@
? 20Y-62-22180 CLAMP 2
SN: 50001-53561
KIT-FLAG: _-
SERIALNO: 50001-53561
? 01010-81016 BOLT 4
SN: 52852-53561
KIT-FLAG: _-
SERIALNO: 52852-53561
? 01643-31032 WASHER 4
SN: 50001-53561
KIT-FLAG: _-
SERIALNO: 50001-53561
? 08034-00536 BAND 1
SN: 50001-@
KIT-FLAG: _-
SERIALNO: 50001-@

Excavators Komatsu / PC220-6 S/N 50001-UP(pc220-6c) / FLOOR FRAME (ATTACHMENT PPC LINE) (2 ACTUATOR)(#52852-53561)(211820 : K1110-21A2)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
