Содержание Excavators Komatsu PC210LC-7-DA S/N 40001-UP(pc210l2r)

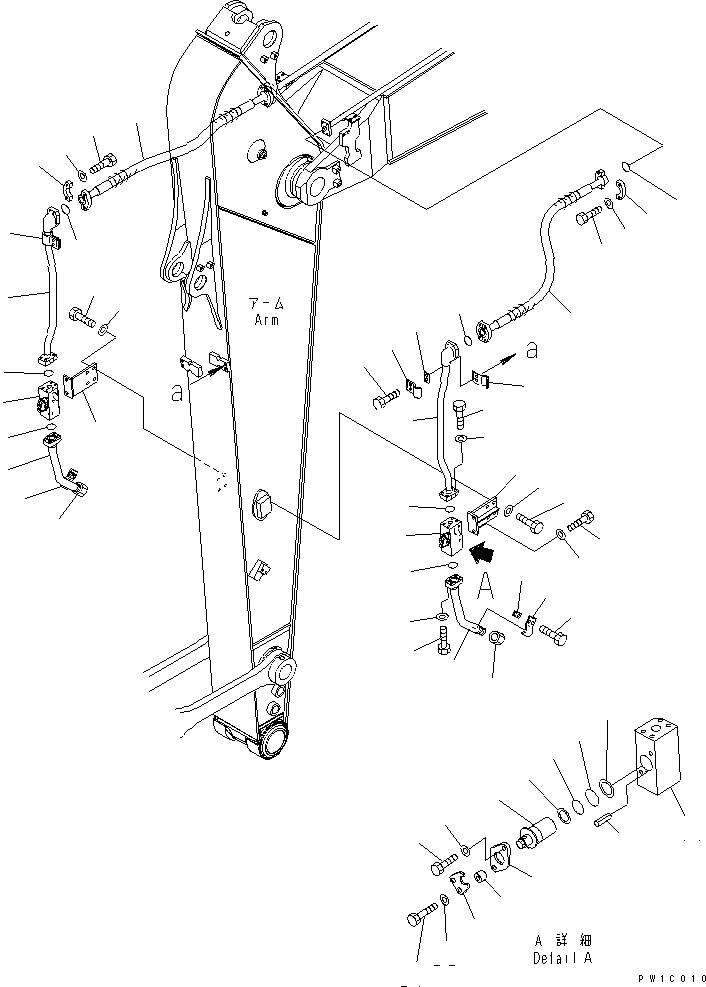

ARM (2.9M) (ADDITIONAL PIPING)(360280 : T1200-04A0)
Номер на схеме Каталожный номер Название Количество Детали
? 07097-21015 HOSE 1
SN: 40001-
? 21T-09-11460 O-RING 2
SN: 40001-
? 07371-31049 FLANGE 4
SN: 40001-
? 07372-21035 BOLT 8
SN: 40001-
? 01643-51032 WASHER 8
SN: 40001-
? 07097-21218 HOSE 1
SN: 40001-
? 07000-13038 O-RING 2
SN: 40001-
? 07371-51260 FLANGE 4
SN: 40001-
? 01010-81245 BOLT 8
SN: 40001-
? 01643-31232 WASHER 8
SN: 40001-
? 20Y-970-3220 BRACKET 2
SN: 40001-
? 01010-81230 BOLT 8
SN: 40001-
? 01643-31232 WASHER 8
SN: 40001-
? 20Y-970-2301 VALVE ASS'Y 2
SN: 40070-
? □20Y-970-2300 STOP VALVE ASS'Y 2
SN: 40001-40069
? ☆ • BODY 1
SN: 40070-
? ☆ • BODY 1
SN: 40001-40069
? 20Y-970-3241 • ROTOR 1
SN: 40070-
? 20Y-970-3240 • ROTOR 1
SN: 40001-40069
? 20Y-970-3270 • PLATE 1
SN: 40001-
? 04025-00412 • PIN 1
SN: 40001-
? 20Y-970-4612 • PLATE 1
SN: 40070-
? 20Y-970-4611 • PLATE 1
SN: 40001-40069
? 01010-81025 • BOLT 1
SN: 40001-
? 01643-31032 • WASHER 1
SN: 40001-
? 01010-81045 • BOLT 1
SN: 40001-
? 01643-31032 • WASHER 1
SN: 40001-
? 201-03-29160 • SPACER 1
SN: 40001-
? 07000-13032 • O-RING 1
SN: 40001-
? 07001-03032 • RING 1
SN: 40001-40069
? 07000-13038 • O-RING 1
SN: 40001-
? 07001-03038 • RING 1
SN: 40001-40069
? 20Y-62-45360 TUBE 2
SN: 40001-
? 07000-13035 O-RING 2
SN: 40001-
? 07372-21040 BOLT 8
SN: 40001-
? 01643-51032 WASHER 8
SN: 40001-
? 207-62-31330 CLAMP 2
SN: 40001-
? 01010-81225 BOLT 4
SN: 40001-
? 20Y-62-13450 PLATE 2
SN: 40001-
? 01010-81230 BOLT 4
SN: 40001-
? 01643-31232 WASHER 4
SN: 40001-
? 205-970-5770 PLUG 2
SN: 40001-
? 20Y-62-45340 TUBE 1
SN: 40001-
? 20Y-62-45350 TUBE 1
SN: 40001-
? 207-62-31330 CLAMP 4
SN: 40001-
? 01010-81230 BOLT 4
SN: 40001-
? 20Y-62-13450 PLATE 2
SN: 40001-
? 07000-13035 O-RING 2
SN: 40001-
? 07372-21040 BOLT 8
SN: 40001-
? 01643-51032 WASHER 8
SN: 40001-

Excavators Komatsu / PC210LC-7-DA S/N 40001-UP(pc210l2r) / ARM (2.9M) (ADDITIONAL PIPING)(360280 : T1200-04A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
