Номер на схеме Каталожный номер Название Количество Детали
? 205-62-68330 HOSE 1
SN: 20001-20739
? 208-09-11110 CLAMP 4
SN: 20001-20739
? 205-62-71961 TUBE 1
SN: 20001-20739
? 07000-13045 O-RING 1
SN: 20001-@
? 01010-51270 BOLT 2
SN: 20001-@
? 01010-51260 BOLT 2
SN: 20001-@
? 01643-31232 WASHER 4
SN: 20001-@
? 205-62-71281 HOSE 1
SN: 20001-@
? 07002-02034 O-RING 1
SN: 20001-@
? 209-62-27580 TEE 1
SN: 20001-@
? 205-62-71290 HOSE 1
SN: 20001-@
? 07230-10315 UNION 1
SN: 20001-@
? 07002-02034 O-RING 1
SN: 20001-@
? 208-62-16760 PLATE 1
SN: 20001-20739
? 07283-24346 CLIP 2
SN: 20001-20739
? 01599-01011 NUT 4
SN: 20001-20739
? 01643-31032 WASHER 4
SN: 20001-20739

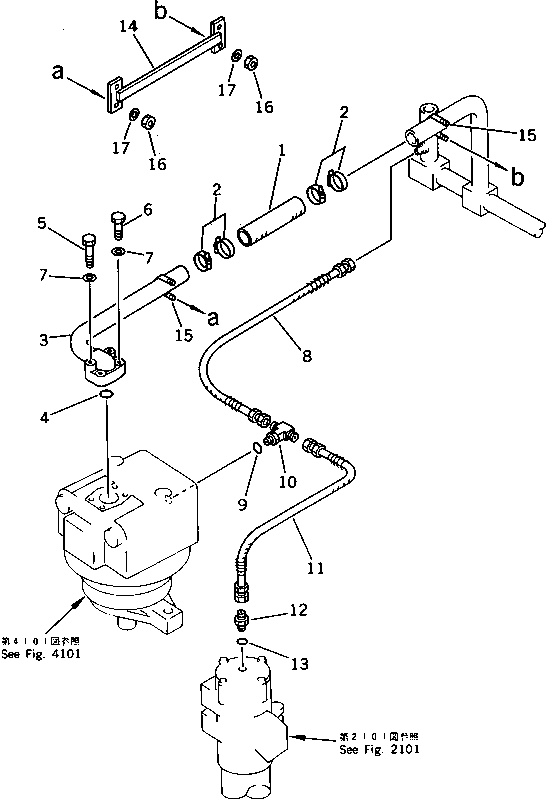

Excavators Komatsu / PC200LC-3 S/N 20001-UP(pc200l7r) / HYDRAULIC PIPING (RETURN)(#20001-20739)(180750 : 6523)
