Номер на схеме Каталожный номер Название Количество Детали
? 205-63-62101 ARM CYLINDER ASS'Y 1
SN: 24944-35302
? □205-63-62100 ARM CYLINDER ASS'Y 1
SN: 20001-24943
? 205-63-62122 • ROD,PISTON 1
SN: 24944-35302
? 205-63-62121 • ROD,PISTON 1
SN: 20001-24943
? 707-76-80010 • BUSHING 2
SN: 20001-@
? 07145-00080 • SEAL,DUST 4
SN: 20001-@
? 707-75-10030 • RING,SNAP 1
SN: 20001-35302
? 707-56-95510 • SEAL,DUST 1
SN: 20001-35302
? 707-28-13270 • HEAD,CYLINDER 1
SN: 20001-35302
? 01010-81655 • BOLT 12
SN: 20001-35302
? 07146-02126 • RING,BACK-UP 1
SN: 20001-35302
? 707-35-91310 • RING,BACK-UP 1
SN: 20001-35302
? 07000-12125 • O-RING 2
SN: 20001-35302
? 707-52-10950 • BUSHING 1
SN: 20001-@
? 707-51-95211 • PACKING,ROD 1
SN: 20001-35302
? 707-71-50011 • PLUNGER 1
SN: 20001-@
? 707-44-13080 • RING,PISTON 1
SN: 20001-35302
? 707-36-13460 • PISTON 1
SN: 20001-35302
? 07155-01330 • RING,WEAR 1
SN: 20001-35302
? 707-68-10680 • NUT 1
SN: 20001-@
? 707-71-91250 • SCREW 1
SN: 20001-@
? 04260-00635 • BALL 12
SN: 20001-@
? 707-71-50252 • PLUNGER 1
SN: 24944-@
? 707-71-50251 • PLUNGER 1
SN: 20001-24943
? 205-63-62141 • CYLINDER 1
SN: 20001-@
? 205-63-62170 • TUBE 1
SN: 20001-@
? 07000-13030 • O-RING 1
SN: 20001-@
? 01010-50845 • BOLT 2
SN: 20001-@
? 01010-50855 • BOLT 2
SN: 20001-@
? 01602-20825 • WASHER,SPRING 4
SN: 20001-@
? 20D-62-17860 • ELBOW 1
SN: 20001-@
? 07000-13035 • O-RING 1
SN: 20001-@
? 01010-51080 • BOLT 4
SN: 20001-@
? 01602-21030 • WASHER,SPRING 4
SN: 20001-@
? 707-88-99360 • BAND 1
SN: 20001-@
? 707-88-99310 • BAND 1
SN: 20001-@
? 01010-51030 • BOLT 2
SN: 20001-@
? 01602-21030 • WASHER,SPRING 2
SN: 20001-@
? 707-88-10820 • PLATE 1
SN: 20001-@
? 07283-22738 • CLIP 2
SN: 20001-@
? 01599-01011 • NUT 4
SN: 20001-@
? 01643-31032 • WASHER 4
SN: 20001-@
? 07020-00900 • FITTING,GREASE 1
SN: 20001-@

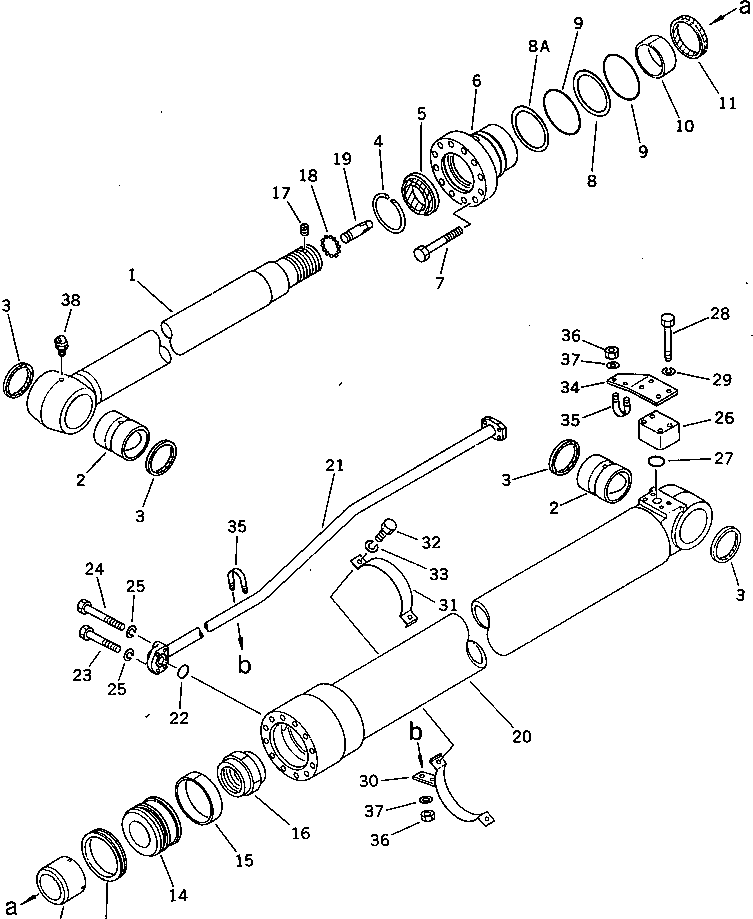

Excavators Komatsu / PC200LC-3 S/N 20001-UP(pc200l7r) / ARM CYLINDER(#20001-35302)(180590 : 6403)
