Содержание Excavators Komatsu PC200LC-6 S/N 80001-UP(pc200l2r)

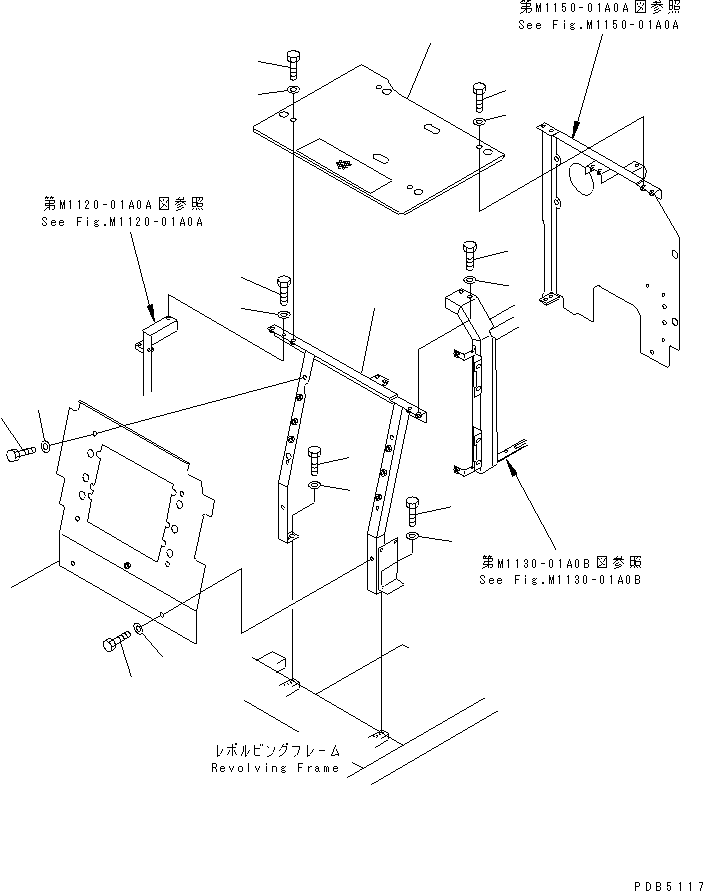

PARTITION (WITH AIR CONDITIONER)(#94999-)(240320 : M1160-01A1A)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-54-25471 COVER 1
SN: 94999-
? 01010-81230 BOLT 4
SN: 94999-
? 175-54-34170 WASHER 4
SN: 80001-
? 20Y-979-2211 BRACKET 1
SN: 94999-
? 01010-81230 BOLT 6
SN: 94999-
? 01643-31232 WASHER 6
SN: 80001-
? 20Y-979-2424 COVER 1
SN: 80001-
? 01010-81230 BOLT 6
SN: 94999-
? 01643-31232 WASHER 6
SN: 80001-

Excavators Komatsu / PC200LC-6 S/N 80001-UP(pc200l2r) / PARTITION (WITH AIR CONDITIONER)(#94999-)(240320 : M1160-01A1A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
