Содержание Excavators Komatsu PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c)

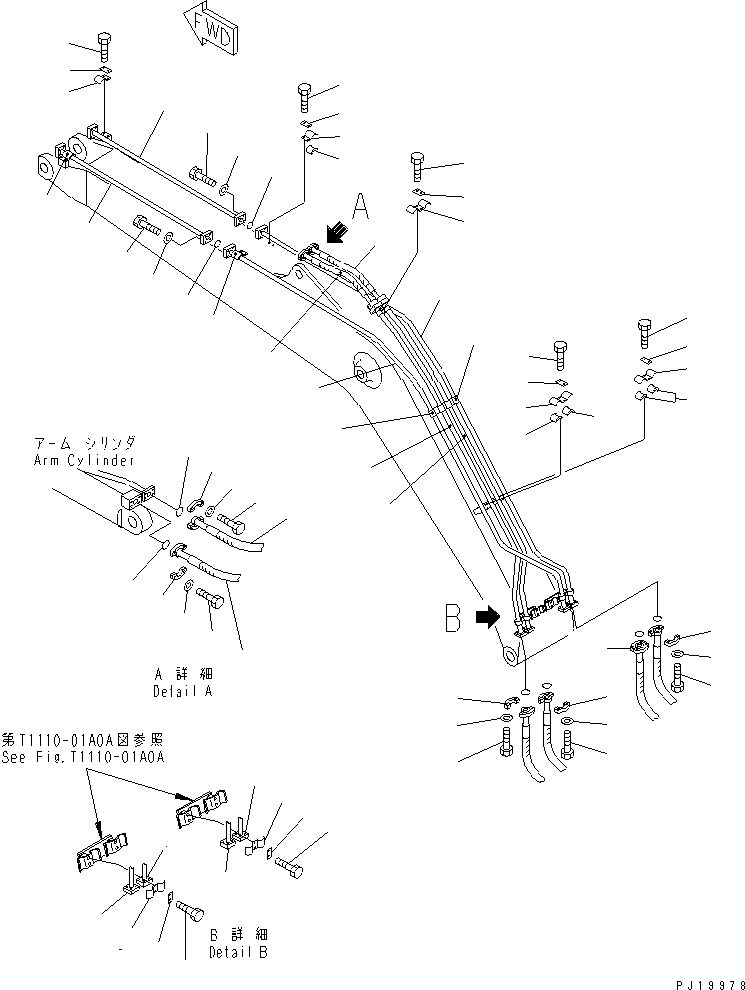

BOOM (ARM CYLINDER LINE AND BUCKET CYLINDER LINE)(#99112-)(360180 : T1110-03A0B)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-24480 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-30640 FLANGE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-24470 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-31049 FLANGE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13690 CLAMP 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13720 CLAMP 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13740 CLAMP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13760 • SEAT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 205-62-73430 • SEAT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 8
SN: 99112-
KIT-FLAG: _-
SERIALNO: 99112-
? 20Y-62-13570 HOSE, 750MM 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13025 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-30640 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13560 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13032 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-31049 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-24490 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-24510 TUBE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07371-30640 FLANGE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13710 CLAMP 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13230 CLAMP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13760 • SEAT 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 3
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 6
SN: 99112-
KIT-FLAG: _-
SERIALNO: 99112-
? 20Y-62-13580 TUBE 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07000-13030 O-RING 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 07372-21035 BOLT 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-51032 WASHER 8
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13650 CLAMP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13220 CLAMP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13760 • SEAT 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-62-13450 PLATE 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81230 BOLT 8
SN: 99112-
KIT-FLAG: _-
SERIALNO: 99112-

Excavators Komatsu / PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c) / BOOM (ARM CYLINDER LINE AND BUCKET CYLINDER LINE)(#99112-)(360180 : T1110-03A0B)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
