Содержание Excavators Komatsu PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c)

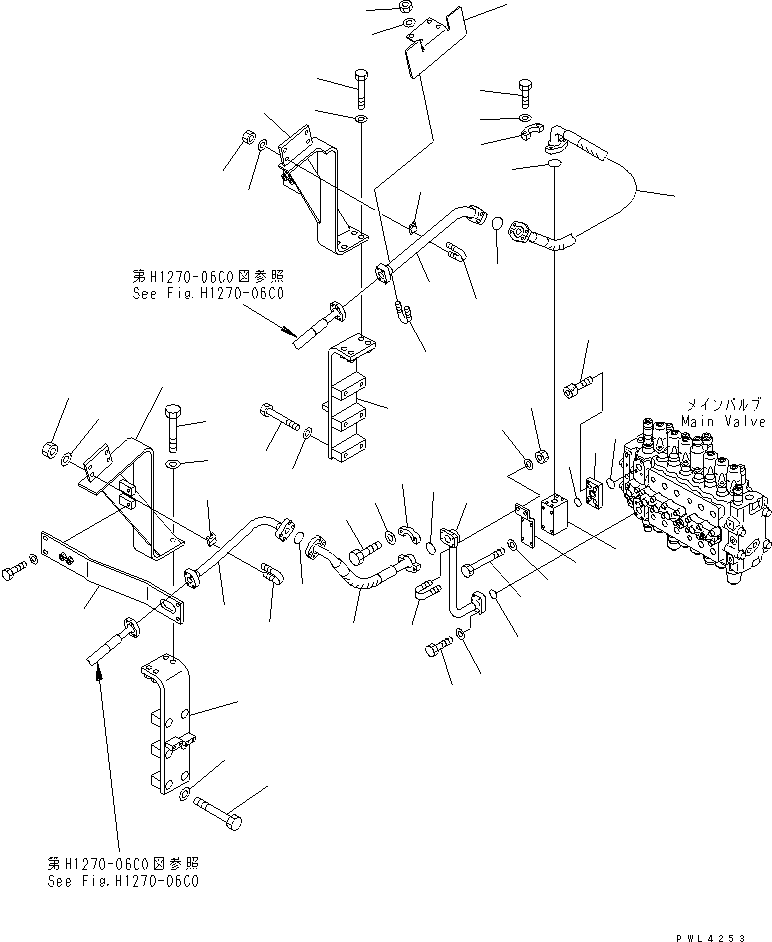

ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (KIT) (1/2)(#94999-)(151570 : H1270-01C0)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-25110 BLOCK 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 21T-09-11450 O-RING 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-62-25120 PLATE 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 21T-09-11470 O-RING 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01252-41025 BOLT 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 208-62-51340 HOSE 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07371-31049 FLANGE 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07372-21035 BOLT 8
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-51032 WASHER 8
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07000-13032 O-RING 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-970-6210 TUBE 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-970-6251 BRACKET 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-970-6191 BRACKET 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-81660 BOLT 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31645 WASHER 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-62-25173 BRACKET 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-81275 BOLT 6
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31232 WASHER 6
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07283-33450 CLIP 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01599-01011 NUT 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31032 WASHER 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07283-53444 SEAT 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-970-1981 BRACKET 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07283-23442 CLIP 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01599-01011 NUT 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31032 WASHER 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-62-25131 TUBE 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-81040 BOLT 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-51032 WASHER 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 21T-09-11460 O-RING 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-62-25241 BRACKET 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-81095 BOLT 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31032 WASHER 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07283-22738 CLIP 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01599-01011 NUT 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31032 WASHER 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-62-25140 HOSE 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07371-31049 FLANGE 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07372-21035 BOLT 8
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-51032 WASHER 8
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07000-13032 O-RING 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-970-6220 TUBE 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-62-25173 BRACKET 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-81275 BOLT 6
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31232 WASHER 6
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-970-6180 BRACKET 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-81660 BOLT 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31645 WASHER 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07283-32746 CLIP 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01599-01011 NUT 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01643-31032 WASHER 4
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 07283-52737 SEAT 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-

Excavators Komatsu / PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c) / ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (KIT) (1/2)(#94999-)(151570 : H1270-01C0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
