Содержание Excavators Komatsu PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c)

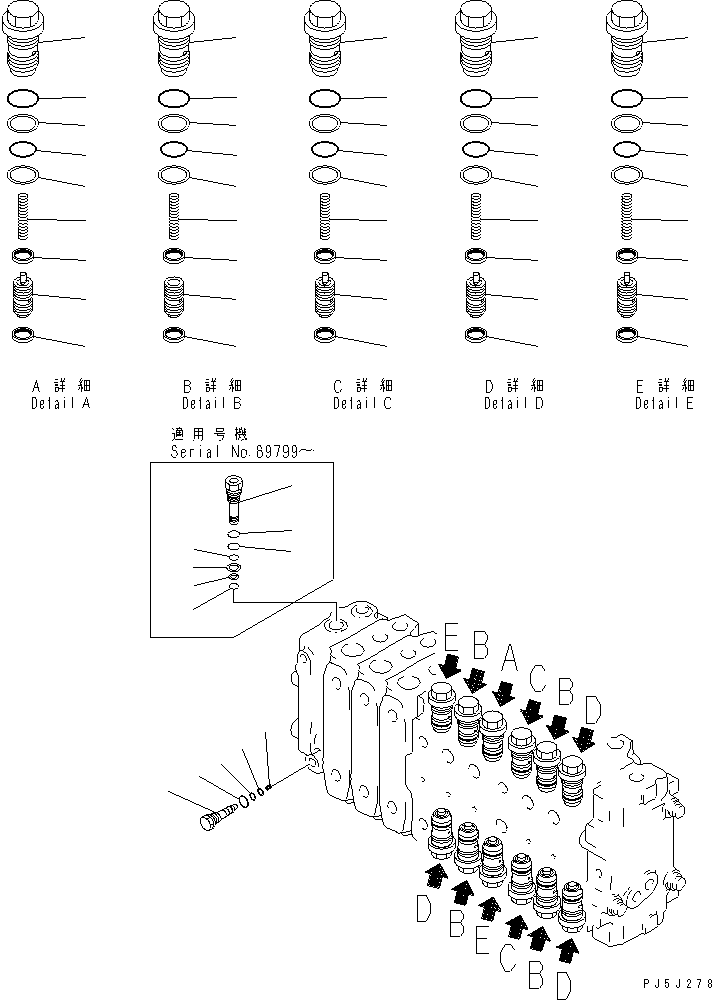

MAIN VALVE (3-ACTUATOR) (6/11) (FOR ARM REVOLUTION)(#88000-94998)(485400 : Y1666-26A0B)
Номер на схеме Каталожный номер Название Количество Детали
? (723-49-12402) VALVE ASS'Y 1
SN: 94101-94998
KIT-FLAG: _-
SERIALNO: 94101-94998
? (723-49-12401) VALVE ASS'Y 1
SN: 89799-94100
KIT-FLAG: _-
SERIALNO: 89799-94100
? (723-49-12400) VALVE ASS'Y 1
SN: 88000-89798
KIT-FLAG: _-
SERIALNO: 88000-89798
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1666-21A0B TO Y1666-31A0B .
SERIALNO:
? 723-46-40100 • VALVE ASS'Y 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SLEEVE 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • PISTON SUB ASS'Y 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SPRING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SEAL 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 700-93-11320 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-41950 • • RING 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 07002-13634 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-40300 • VALVE ASS'Y 4
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SLEEVE 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • PISTON 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SPRING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SEAL 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 700-93-11320 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-41950 • • RING 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 07002-13634 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-41100 • VALVE ASS'Y 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SLEEVE 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • PISTON SUB ASS'Y 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SPRING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SEAL 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 700-93-11320 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-41950 • • RING 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 07002-13634 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-45100 • VALVE ASS'Y 3
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SLEEVE 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • PISTON SUB ASS'Y 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SPRING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SEAL 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 700-93-11320 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-41950 • • RING 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 07002-13634 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-46101 • VALVE ASS'Y 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SLEEVE 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • PISTON SUB ASS'Y 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SPRING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SEAL 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 700-93-11320 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-41950 • • RING 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 07002-13634 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-15100 • PLUG ASS'Y 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • PLUG 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? ☆ • • SCREW 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 07002-11423 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 07000-11007 • • O-RING 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 07001-01007 • • RING,BACK-UP 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 723-46-15200 • PLUG ASS'Y 1
SN: 89799-94998
KIT-FLAG: _-
SERIALNO: 89799-94998
? 723-46-15270 • • PLUG 1
SN: 89799-94998
KIT-FLAG: _-
SERIALNO: 89799-94998
? 07000-03032 • • O-RING 1
SN: 89799-94998
KIT-FLAG: _-
SERIALNO: 89799-94998
? 07002-13034 • • O-RING 1
SN: 89799-94998
KIT-FLAG: _-
SERIALNO: 89799-94998
? 700-80-61430 • • RING 1
SN: 89799-94998
KIT-FLAG: _-
SERIALNO: 89799-94998
? 700-80-61260 • • O-RING 1
SN: 89799-94998
KIT-FLAG: _-
SERIALNO: 89799-94998
? 07000-12021 • • O-RING 1
SN: 89799-94998
KIT-FLAG: _-
SERIALNO: 89799-94998
? 07001-02021 • • RING,BACK-UP 1
SN: 89799-94998
KIT-FLAG: _-
SERIALNO: 89799-94998

Excavators Komatsu / PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c) / MAIN VALVE (3-ACTUATOR) (6/11) (FOR ARM REVOLUTION)(#88000-94998)(485400 : Y1666-26A0B)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
