Содержание Excavators Komatsu PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c)

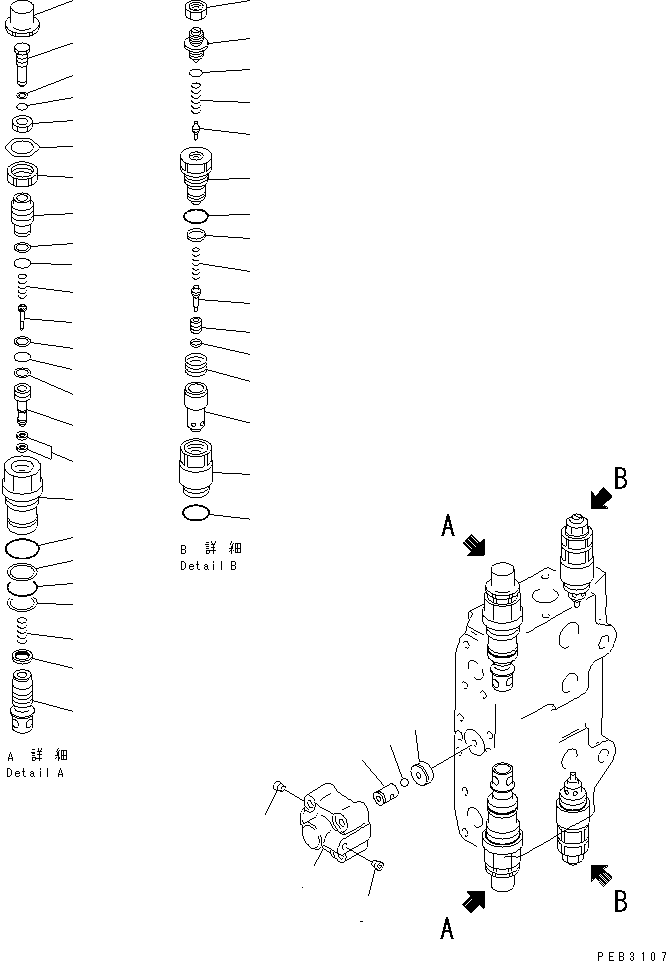

MAIN VALVE (1-ACTUATOR) (11/11)(#89799-96513)(482570 : Y1662-11A0C)
Номер на схеме Каталожный номер Название Количество Детали
? (723-47-12101) VALVE ASS'Y 1
SN: 89799-96513
KIT-FLAG: _-
SERIALNO: 89799-96513
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1662-01A0C T0 Y1662-11A0C .
SERIALNO:
? 723-40-66300 • VALVE ASS'Y 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • CASE 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SEAT 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SEAT 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • BALL 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • PLUG 2
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? 723-46-48100 • VALVE ASS'Y 2
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • SLEEVE 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • VALVE 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • SEAT 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • POPPET 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • PLUG 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • SCREW 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • NUT 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • NUT 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • SPRING 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • SPRING 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • PLATE 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • CAP 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • SEAL 2
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • SEAL 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? 700-93-11320 • • O-RING 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? 723-46-41950 • • RING 2
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? 07002-13634 • • O-RING 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • O-RING 2
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • RING 3
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • O-RING 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? ☆ • • RING,BACK-UP 1
SN: 86930-96513
KIT-FLAG: _-
SERIALNO: 86930-96513
? 709-70-74600 • VALVE ASS'Y,SUCTION AND SAFETY 2
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SLEEVE 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SLEEVE 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • POPPET 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • PISTON 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • PLUG 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • POPPET 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SCREW 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SPRING 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SPRING 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SPRING 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SEAL 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • SEAL 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? 709-25-11390 • • O-RING 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • O-RING 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • O-RING 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513
? ☆ • • NUT 1
SN: 80001-96513
KIT-FLAG: _-
SERIALNO: 80001-96513

Excavators Komatsu / PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c) / MAIN VALVE (1-ACTUATOR) (11/11)(#89799-96513)(482570 : Y1662-11A0C)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
