Содержание Excavators Komatsu PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c)

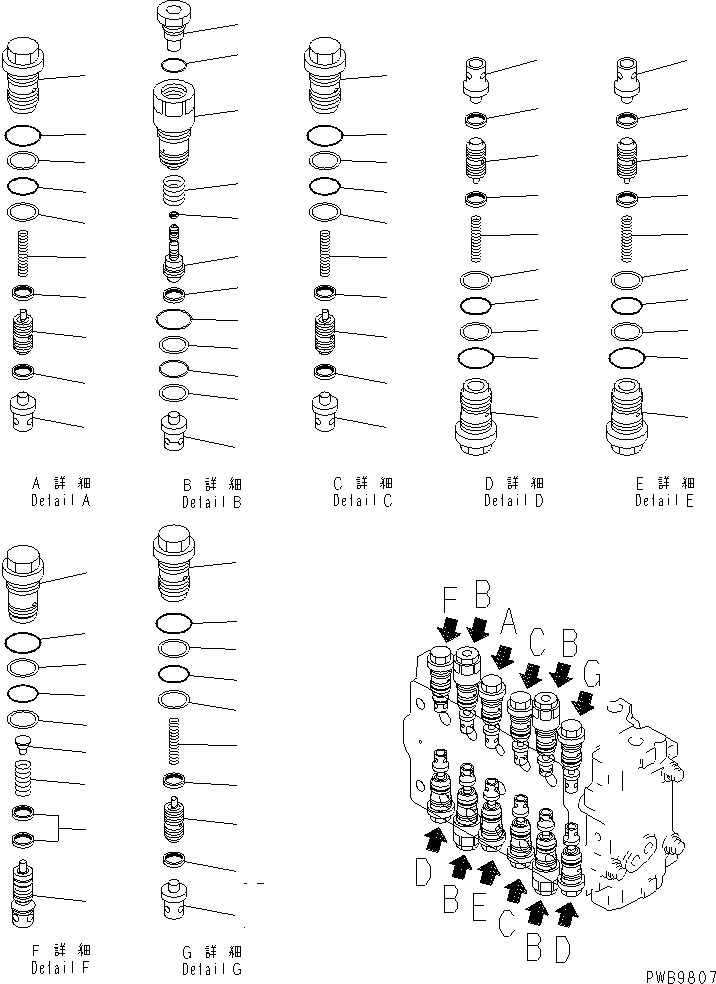

MAIN VALVE (3/11) (FOR K.A.)(#101894-)(481850 : Y1661-43A0)
Номер на схеме Каталожный номер Название Количество Детали
? (723-46-14902) VALVE ASS'Y 1
SN: 105356-
KIT-FLAG: _-
SERIALNO: 105356-
? (723-46-14901) VALVE ASS'Y 1
SN: 102655-105355
KIT-FLAG: _-
SERIALNO: 102655-105355
? (723-46-14900) VALVE ASS'Y 1
SN: 102229-102654
KIT-FLAG: _-
SERIALNO: 102229-102654
? (723-46-13503) VALVE ASS'Y 1
SN: 101894-102228
KIT-FLAG: _-
SERIALNO: 101894-102228
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1661-41A0 TO Y1661-51A0.
SERIALNO:
? ☆ • BODY SUB ASS'Y 1
SN: 105356-
KIT-FLAG: _-
SERIALNO: 105356-
? ☆ • BODY SUB ASS'Y 1
SN: 102655-105355
KIT-FLAG: _-
SERIALNO: 102655-105355
? ☆ • BODY SUB ASS'Y 1
SN: 102229-102654
KIT-FLAG: _-
SERIALNO: 102229-102654
? ☆ • BODY SUB ASS'Y 1
SN: 101894-102228
KIT-FLAG: _-
SERIALNO: 101894-102228
? 723-46-41110 • • VALVE 7
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41190 • • VALVE 4
SN: 105356-
KIT-FLAG: _-
SERIALNO: 105356-
? 723-46-41120 • • VALVE 4
SN: 101894-105355
KIT-FLAG: _-
SERIALNO: 101894-105355
? 723-46-40100 • • VALVE ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SLEEVE 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SPRING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SEAL 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 700-93-11320 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41950 • • • RING 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 07002-13634 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-40702 • • VALVE ASS'Y 4
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SLEEVE 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • PISTON 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SPRING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SEAL 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SEAL 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 700-93-11320 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41950 • • • RING 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 07002-13634 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-42981 • • • PLUG 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 07002-12434 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41100 • • VALVE ASS'Y 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SLEEVE 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SPRING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SEAL 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 700-93-11320 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41950 • • • RING 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 07002-13634 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-45100 • • VALVE ASS'Y 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SLEEVE 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SPRING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SEAL 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 700-93-11320 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41950 • • • RING 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 07002-13634 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-46101 • • VALVE ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SLEEVE 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SPRING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SEAL 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 700-93-11320 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41950 • • • RING 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 07002-13634 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-43200 • • VALVE ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SLEEVE 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • VALVE SUB ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SPRING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SEAL 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 700-93-11320 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41950 • • • RING 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 07002-13634 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41980 • • • RETAINER 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-46300 • • VALVE ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SLEEVE 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • PISTON SUB ASS'Y 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SPRING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? ☆ • • • SEAL 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 700-93-11320 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 723-46-41950 • • • RING 2
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-
? 07002-13634 • • • O-RING 1
SN: 101894-
KIT-FLAG: _-
SERIALNO: 101894-

Excavators Komatsu / PC200LC-6 S/N 80001-UP (Overseas Version)(pc200l2c) / MAIN VALVE (3/11) (FOR K.A.)(#101894-)(481850 : Y1661-43A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
