Содержание Excavators Komatsu PC200LC-6H S/N 80001-UP (Hyper GX Spec.)(pc200l3c)

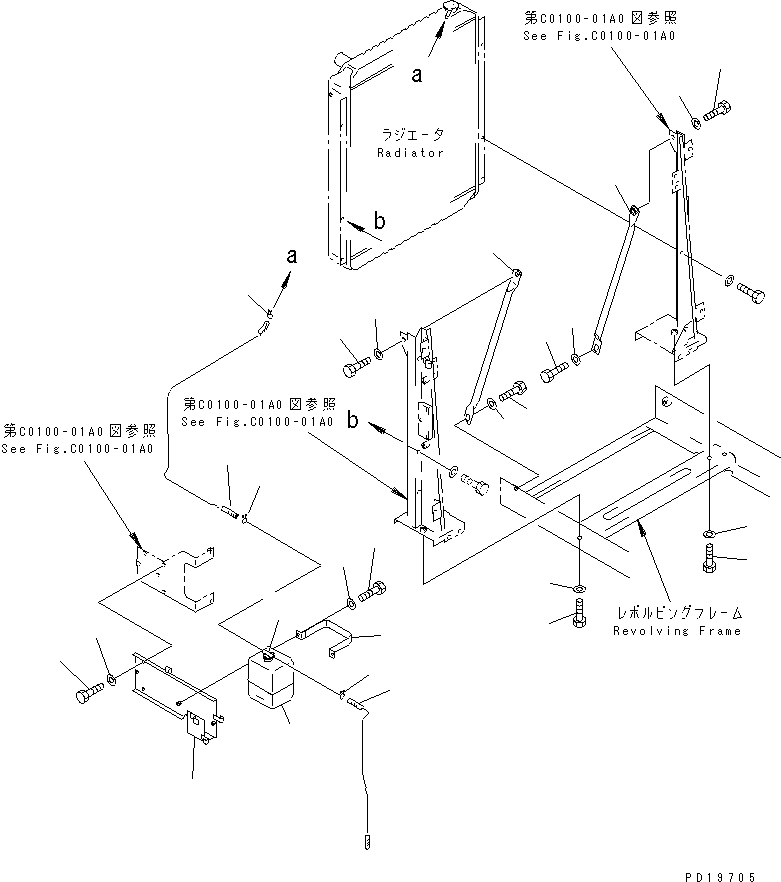

COOLING (SUB TANK AND RADIATOR MOUNT)(060120 : C0100-03A0)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-06-15240 TANK ASS'Y 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 205-03-71532 • CAP 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-03-21450 HOSE 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 206-03-43340 CLIP 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-03-21252 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 203-03-56650 BRACKET 1
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-80820 BOLT 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-50820 BOLT 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 01643-30823 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-03-21390 HOSE 1
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 20Y-03-21460 HOSE 1
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 206-03-43340 CLIP 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81020 BOLT 3
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-51020 BOLT 3
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 01643-31032 WASHER 3
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 20Y-03-21171 STAY 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01010-81635 BOLT 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-51635 BOLT 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 01010-81635 BOLT 2
SN: 94999-
KIT-FLAG: _-
SERIALNO: 94999-
? 01010-51635 BOLT 2
SN: 80001-94998
KIT-FLAG: _-
SERIALNO: 80001-94998
? 01643-31645 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 21T-54-16150 WASHER 2
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01016-51250 BOLT 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-
? 01643-31232 WASHER 4
SN: 80001-
KIT-FLAG: _-
SERIALNO: 80001-

Excavators Komatsu / PC200LC-6H S/N 80001-UP (Hyper GX Spec.)(pc200l3c) / COOLING (SUB TANK AND RADIATOR MOUNT)(060120 : C0100-03A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
