| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | 6202-72-1231 | INJECTION PUMP ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □6202-72-1230 | INJECTION PUMP ASS'Y | 1 | SN: 23318-. KIT-FLAG: _- SERIALNO: 23318-. |
|||

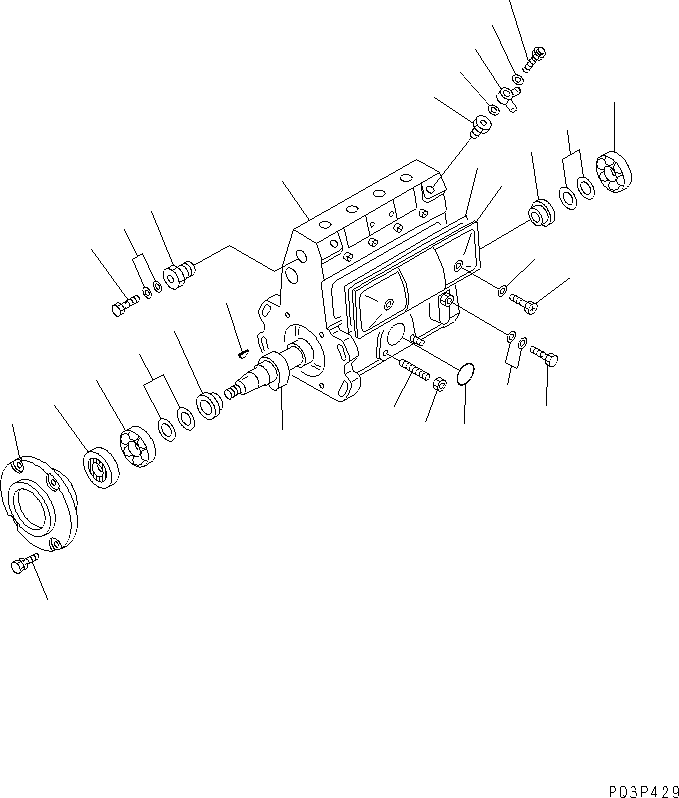

| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.0453 TO 0482. | SERIALNO: |
|||||
| ? | THE ZEXEL PART NUMBER IS THAT DK IS REMOVED FROM KOMATSU PART NUMBER LISTED BELOW. | SERIALNO: |
|||||
| ? | DK101045-8100 | • PUMP ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | DK101045-8070 | • PUMP ASS'Y | 1 | SN: 23318-. KIT-FLAG: _- SERIALNO: 23318-. |
|||
| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.0453 AND 0454. | SERIALNO: |
|||||
| ? | DK131063-8320 | • • HOUSING | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029040-6020 | • • • STUD | 3 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131400-0100 | • • • ADAPTER | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131002-2000 | • • • ADAPTER | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131028-6220 | • • COVER | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131011-1900 | • • • GASKET | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | DK131017-1000 | • • SCREW | 2 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029340-6020 | • • GASKET | 2 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK139206-0400 | • • NUT | 3 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029633-1010 | • • O-RING | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131360-2800 | • • CAMSHAFT | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | DK131360-0800 | • • CAMSHAFT | 1 | SN: 23318-. KIT-FLAG: _- SERIALNO: 23318-. |
|||
| ? | DK016630-2030 | • • BEARING | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK028201-7020 | • • BEARING | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131302-0300 | • • RING | 2 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7010 | • • SHIM, 0.1MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7020 | • • SHIM, 0.12MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7030 | • • SHIM, 0.14MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7040 | • • SHIM, 0.16MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7050 | • • SHIM, 0.18MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7090 | • • SHIM, 0.3MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7060 | • • SHIM, 0.5MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7210 | • • SHIM, 0.7MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7070 | • • SHIM, 1.0MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029311-7220 | • • SHIM, 1.4MM | A/R | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK139417-0000 | • • SHIM, 2.40MM | A/R | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | DK029621-7050 | • • SEAL,OIL | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131330-6200 | • • COVER | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK020006-1440 | • • BOLT | 4 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK025803-1640 | • • KEY | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131401-0020 | • • BOLT,EYE | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | DK029731-4680 | • • BOLT,EYE | 1 | SN: 23318-. KIT-FLAG: _- SERIALNO: 23318-. |
|||
| ? | DK029341-4130 | • • GASKET | 2 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK131424-7420 | • • VALVE,OVER FLOW | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | DK131424-1520 | • • VALVE,OVER FLOW | 1 | SN: 23318-. KIT-FLAG: _- SERIALNO: 23318-. |
|||
| ? | DK131508-8920 | • • EYE | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029341-4130 | • • GASKET | 2 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029731-0120 | • • BOLT,EYE | 1 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
|||
| ? | DK029341-0110 | • • GASKET | 2 | SN: 23318- KIT-FLAG: _- SERIALNO: 23318- |
