Содержание Excavators Komatsu PC138USLC-8 S/N 20001-24509 (For North America)(pc138u4c)

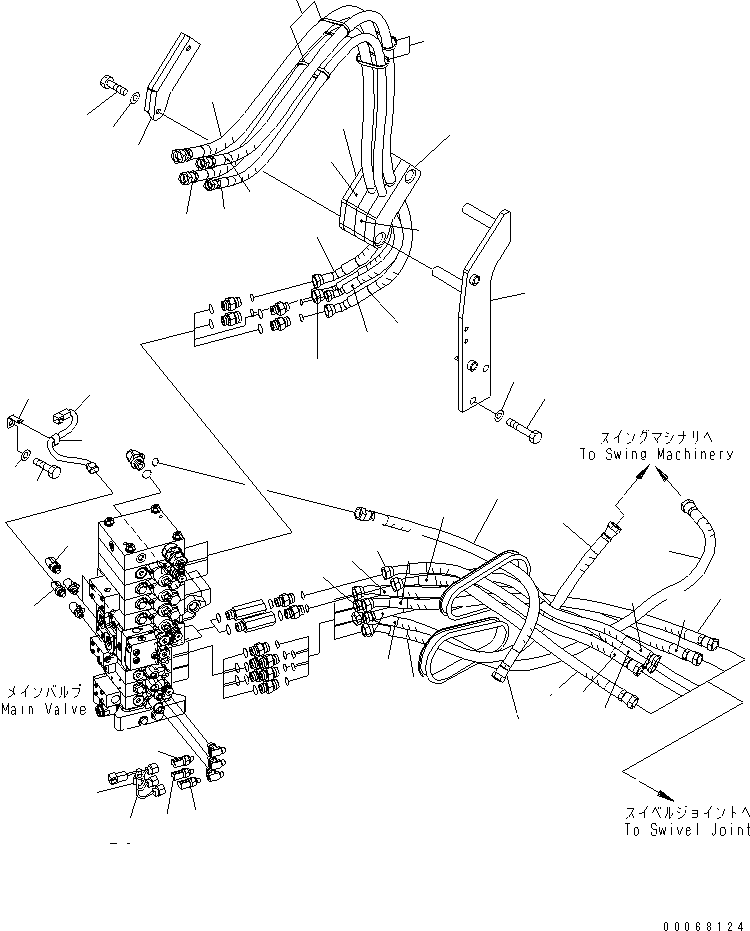

ARM AND BUCKET LINE (3/3) (FOR BLADE)(#20001-)(150220 : H1220-03B0)
Номер на схеме Каталожный номер Название Количество Детали
? 22B-62-23492 HOSE, 1900MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34740 • BAND, ORANGE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23512 HOSE, 1990MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34730 • BAND, GREEN 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23522 HOSE, 1740MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34760 • BAND, RED 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23532 HOSE, 1830MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34750 • BAND, BLUE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-54-22411 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81655 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31645 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 08034-20834 BAND 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-22340 CUSHION 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-22330 CUSHION 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-22320 CUSHION 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-22290 CUSHION 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81235 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-21321 PLATE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23971 HOSE, 870MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34720 • BAND, BLACK 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23361 HOSE, 1310MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34780 • BAND, BROWN 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23351 HOSE, 860MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34770 • BAND, WHITE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23331 HOSE, 950MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34740 • BAND, ORANGE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34710 • BAND, YELLOW 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23331 HOSE, 950MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34780 • BAND, BROWN 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34710 • BAND, YELLOW 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23411 HOSE, 790MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34720 • BAND, BLACK 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34750 • BAND, BLUE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-23341 HOSE, 810MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34730 • BAND, GREEN 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34750 • BAND, BLUE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-22940 HOSE, 950MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34750 • BAND, BLUE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34710 • BAND, YELLOW 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-62-22940 HOSE, 950MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34760 • BAND, RED 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21U-62-34720 • BAND, BLACK 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-06-21490 WIRING HARNESS 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-06-21560 WIRING HARNESS 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 7861-93-1840 SENSOR 6
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 08211-00720 CLIP 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 08057-14012 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81025 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-

Excavators Komatsu / PC138USLC-8 S/N 20001-24509 (For North America)(pc138u4c) / ARM AND BUCKET LINE (3/3) (FOR BLADE)(#20001-)(150220 : H1220-03B0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
