Содержание Excavators Komatsu PC128US-2 S/N 5001-9500(pc128usr)

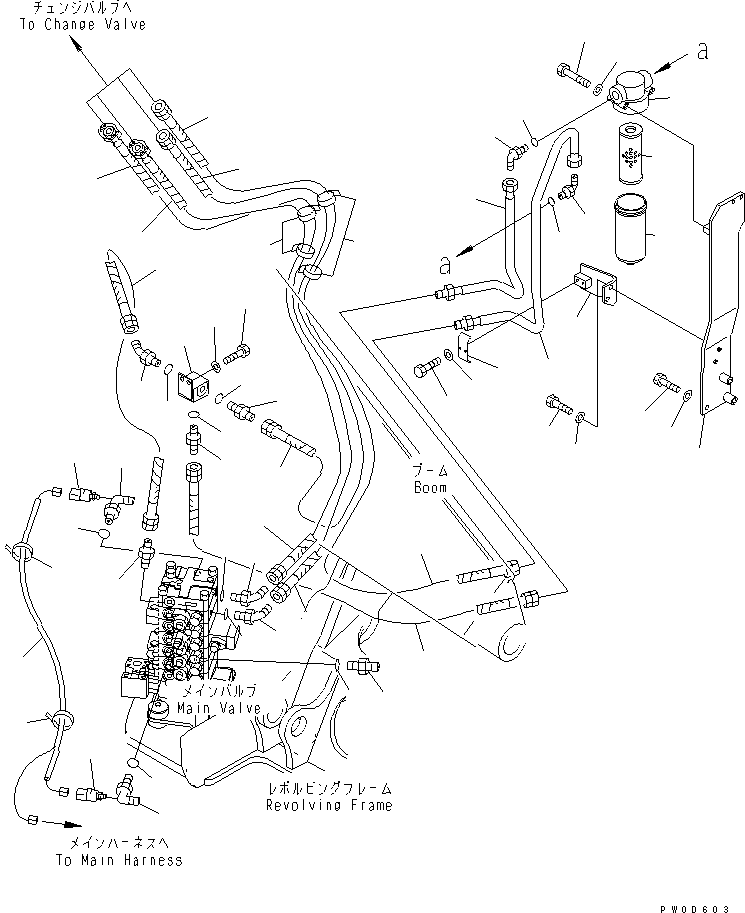

ATTACHMENT LINE (WITH SELECTOR VALVE) (BLUE)(#7301-)(150460 : H1270-01A0A)
Номер на схеме Каталожный номер Название Количество Детали
? 07236-10628 ELBOW 2
SN: 5001-
? 07002-12434 O-RING 2
SN: 5001-
? 22B-62-14413 HOSE,WHITE 1
SN: 8388-
? ▩22B-62-14412 HOSE,WHITE 1
SN: 5001-8387
? (22B-62-14413{22B-62-14423)}
? 22B-62-14423 HOSE,BROWN 1
SN: 8388-
? ▩22B-62-14422 HOSE,BROWN 1
SN: 5001-8387
? (22B-62-14423{22B-62-14413)}
? 8233-62-3150 ELBOW 2
SN: 7301-
? 07002-01423 O-RING 2
SN: 5001-
? 206-06-61130 SWITCH 2
SN: 7301-
? 22B-06-13930 WIRING 1
SN: 7301-
? 134-03-61410 BAND 2
SN: 7301-
? 07238-10628 CONNECTOR 1
SN: 5001-
? 07230-21034 UNION 1
SN: 5001-
? 07002-03334 O-RING 1
SN: 5001-
? 22B-62-14380 HOSE 1
SN: 5001-
? 07230-20628 UNION 1
SN: 5001-
? 07002-02434 O-RING 1
SN: 5001-
? 22B-62-14170 BLOCK 1
SN: 5001-
? 01010-81225 BOLT 2
SN: 5001-
? 01643-31232 WASHER 2
SN: 5001-
? 07230-20628 UNION 1
SN: 5001-
? 07002-02434 O-RING 1
SN: 5001-
? 22B-62-14360 HOSE 1
SN: 5001-
? 07236-10628 ELBOW 1
SN: 5001-
? 07002-02434 O-RING 1
SN: 5001-
? 22B-62-14373 HOSE,BLACK 1
SN: 8388-
? □22B-62-14372 HOSE,BLACK 1
SN: 5001-8387
? 203-973-5810NU FILTER ASS'Y 1
SN: 5001-
? 203-973-5820 • ELEMENT ASS'Y 1
SN: 5001-
? 07235-10632 ELBOW 2
SN: 5001-
? 07002-13334 O-RING 2
SN: 5001-
? 01010-81095 BOLT 2
SN: 5001-
? 01643-31032 WASHER 2
SN: 5001-
? 22B-62-14112NU BRACKET 1
SN: 5001-
? 22B-62-14181 BRACKET 1
SN: 5001-
? 01010-81240 BOLT 2
SN: 5001-
? 01643-31232 WASHER 2
SN: 5001-
? 22B-62-14121NU TUBE 1
SN: 5001-
? 22B-62-14131NU TUBE 1
SN: 5001-
? 203-62-64440 CLAMP 1
SN: 5001-
? 01010-81025 BOLT 2
SN: 5001-
? 01643-31032 WASHER 2
SN: 5001-
? 01010-81270 BOLT 3
SN: 5001-
? 01643-31232 WASHER 3
SN: 5001-
? 22B-62-14353 HOSE,YELLOW 1
SN: 8388-
? □22B-62-14352 HOSE,YELLOW 1
SN: 5001-8387
? 08034-20834 BAND 4
SN: 5001-
