Содержание Excavators Komatsu PC130-6E0-T2 S/N 60001-UP(pc130-4r)

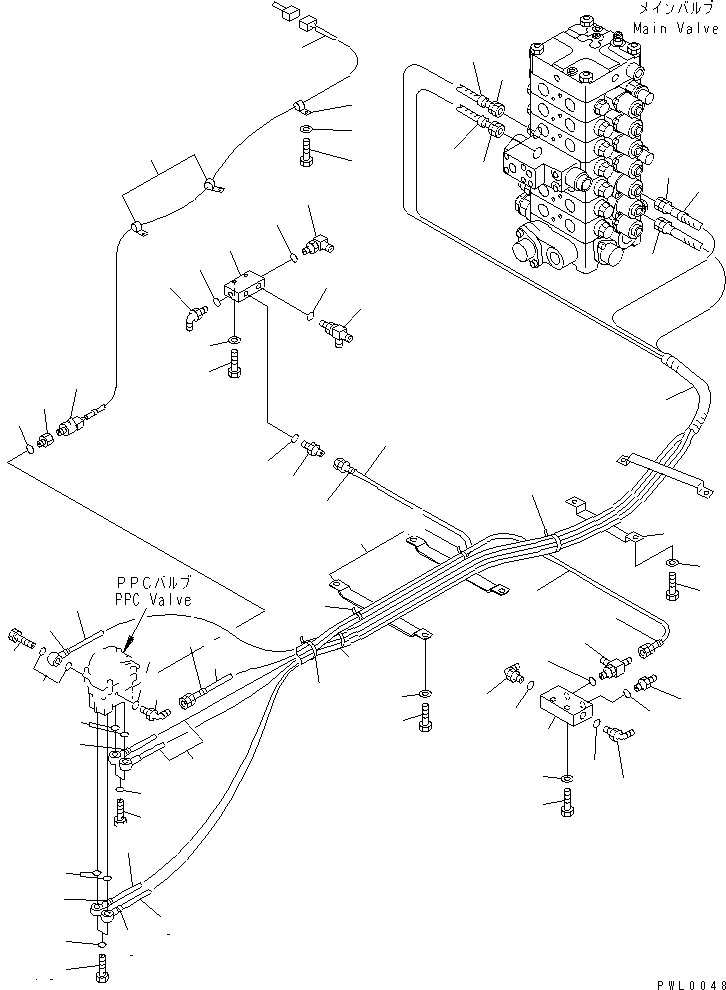

FLOOR FRAME (P.P.C. TRAVEL PIPING) (1 ACTUATOR)(210570 : K1110-11A1)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-22872 HOSE ? 1350MM 1
SN: 51480-
? 203-62-52340 HOSE ? 1000MM 1
SN: 51480-
? 20Y-62-22790 BAND ? RED 2
SN: 51480-
? 20Y-62-22820 BAND ? BLUE 2
SN: 51480-
? 08034-00519 BAND 2
SN: 51480-
? 203-62-62693 HOSE ? 2700MM 2
SN: 51480-
? 203-62-62575 HOSE ? 3300MM 2
SN: 51480-
? 20Y-62-22790 BAND ? RED 2
SN: 51480-
? 20Y-62-22820 BAND ? BLUE 2
SN: 51480-
? 20Y-62-22850 BAND ? GREEN 2
SN: 51480-
? 08017-32803 CONDUIT 1
SN: 51480-
? 08034-00536 BAND 1
SN: 51480-
? 20Y-62-18910 BOLT 1
SN: 51480-
? 07000-12018 O-RING 2
SN: 52353-
? 20Y-62-18890 BOLT 4
SN: 51480-
? 07000-12015 O-RING 8
SN: 52353-
? 07235-10210 ELBOW 1
SN: 45001-
? 07002-01423 O-RING 1
SN: 45001-
? 20Y-62-41390 ADAPTER 1
SN: 52844-
? 07002-01423 O-RING 1
SN: 51020-
? 20Y-06-21710 SWITCH 1
SN: 51825-
? 203-06-67330 WIRING HARNESS 1
SN: 51020-
? 08036-01014 CLIP 3
SN: 51020-
? 01010-81016 BOLT 3
SN: 52844-
? 01643-31032 WASHER 3
SN: 52844-
? 20Y-62-27770 CLAMP 1
SN: 51480-
? 01010-81020 BOLT 2
SN: 51000-
? 01643-31032 WASHER 2
SN: 51000-
? 201-62-72570 CLAMP 2
SN: 51480-
? 01010-81016 BOLT 4
SN: 51480-
? 01643-31032 WASHER 4
SN: 51480-
? 08034-00536 BAND 2
SN: 45001-
? 20Y-62-15831 BLOCK 1
SN: 45001-
? 01010-81045 BOLT 2
SN: 51000-
? 01643-31032 WASHER 2
SN: 45001-
? 07235-10311 ELBOW 1
SN: 51197-
? 07235-10210 ELBOW 1
SN: 45001-
? 07002-01423 O-RING 2
SN: 45001-
? 07230-20210 UNION 1
SN: 45001-
? 208-62-17550 TEE 1
SN: 45001-
? 07002-01423 O-RING 2
SN: 45001-
? 20Y-62-15831 BLOCK 1
SN: 45001-
? 01010-81045 BOLT 2
SN: 51000-
? 01643-31032 WASHER 2
SN: 45001-
? 07235-10311 ELBOW 1
SN: 51197-
? 07235-10210 ELBOW 1
SN: 45001-
? 07002-01423 O-RING 2
SN: 45001-
? 07230-20210 UNION 1
SN: 45001-
? 208-62-17550 TEE 1
SN: 45001-
? 07002-01423 O-RING 2
SN: 45001-

Excavators Komatsu / PC130-6E0-T2 S/N 60001-UP(pc130-4r) / FLOOR FRAME (P.P.C. TRAVEL PIPING) (1 ACTUATOR)(210570 : K1110-11A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
