Содержание Excavators Komatsu PC130-6E0-T2 S/N 60001-UP(pc130-4r)

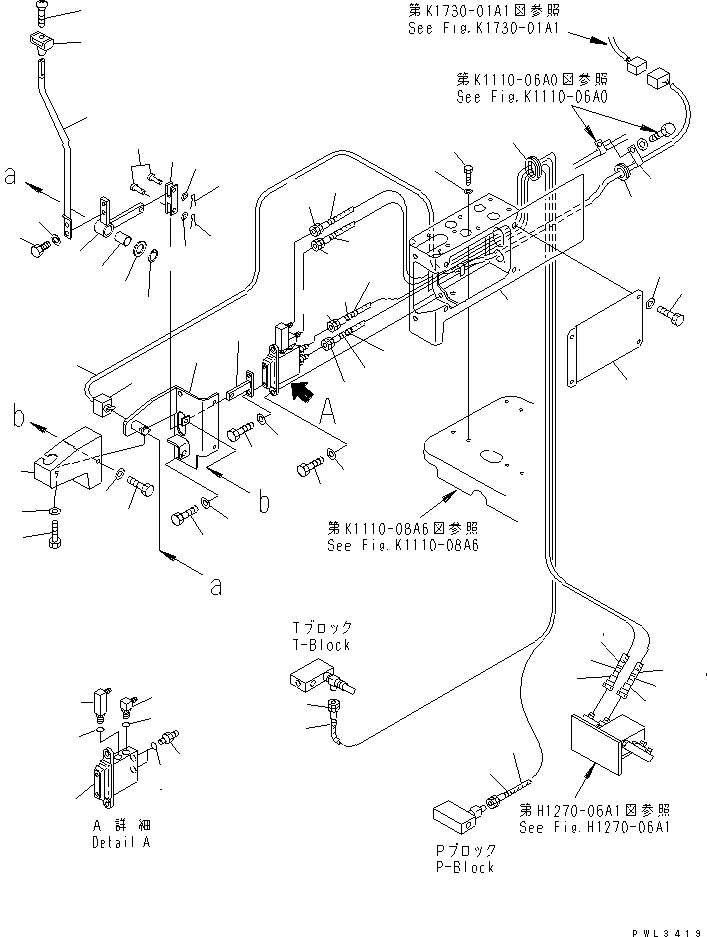

FLOOR FRAME (RIGHT STAND) (STAND AND BLADE CONTROL) (WITH BLADE)(210510 : K1110-07A6A)
Номер на схеме Каталожный номер Название Количество Детали
? 203-910-6251 COVER,R.H. 1
SN: 45001-
? 21Y-43-11191 VALVE ASS'Y 1
SN: 45001-
? 01010-81025 BOLT 2
SN: 51000-
? 01643-31032 WASHER 2
SN: 45001-
? 21P-62-11590 ELBOW 1
SN: 45001-
? 20U-62-22430 ELBOW 1
SN: 45001-
? 20N-62-31250 NIPPLE 2
SN: 45001-
? 07000-12011 O-RING 4
SN: 52353-
? 21W-62-32210 HOSE ? 1500MM 1
SN: 51480-
? 20Y-62-22790 BAND ? RED,RED 2
SN: 51480-
? 20Y-62-25532 HOSE 2
SN: 51480-
? 20Y-62-22820 BAND ? BLUE,BLUE 2
SN: 51795-
? 20Y-62-22840 BAND ? BLACK,BLACK 2
SN: 51480-
? 20Y-62-22860 BAND ? BROWN,BROWN 2
SN: 51480-
? 20Y-62-22790 BAND ? RED,RED 2
SN: 51795-
? 203-62-52290 HOSE ? 1100MM 1
SN: 45001-
? 20Y-62-22820 BAND ? BLUE,BLUE 2
SN: 51480-
? 176-911-4160 GROMMET 1
SN: 45001-
? 08037-03614 GROMMET 1
SN: 45001-
? 203-910-6260 PLATE 1
SN: 45001-
? 01010-80820 BOLT 4
SN: 51000-
? 01643-30823 WASHER 4
SN: 45001-
? 203-910-6280 LEVER 1
SN: 45001-
? 01010-81030 BOLT 2
SN: 51000-
? 01643-31032 WASHER 2
SN: 45001-
? 201-43-62120 KNOB 1
SN: 45001-
? 01225-70520 SCREW 1
SN: 45001-
? 203-910-6241 BRACKET 1
SN: 45001-
? 203-910-6220 LEVER 1
SN: 45001-
? 09350-02225 BUSHING 1
SN: 45001-
? 01640-22232 WASHER 1
SN: 45001-
? 04064-02212 RING 1
SN: 45001-
? 205-45-11750 YOKE 1
SN: 45001-
? 04205-11028 PIN 2
SN: 45001-
? 01641-21016 WASHER 2
SN: 45001-
? 04050-13020 PIN 2
SN: 45001-
? 203-910-6231 BRACKET 1
SN: 45001-
? 203-910-6211 COVER 1
SN: 45001-
? 01010-80816 BOLT 2
SN: 51000-
? 01643-30823 WASHER 2
SN: 45001-
? 01010-81020 BOLT 2
SN: 51000-
? 01643-31032 WASHER 2
SN: 45001-
? 01010-80816 BOLT 2
SN: 51000-
? 01643-30823 WASHER 2
SN: 45001-
? 08501-21501 SWITCH 1
SN: 45001-
? 203-910-6310 WIRING HARNESS 2
SN: 45001-
? 515-35-13940 CLIP 1
SN: 45001-
? 01010-81025 BOLT 4
SN: 51000-
? 01643-31032 WASHER 4
SN: 45001-

Excavators Komatsu / PC130-6E0-T2 S/N 60001-UP(pc130-4r) / FLOOR FRAME (RIGHT STAND) (STAND AND BLADE CONTROL) (WITH BLADE)(210510 : K1110-07A6A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
