Содержание Excavators Komatsu PC138US-2E S/N 4501-UP (For EU)(pc138u0c)

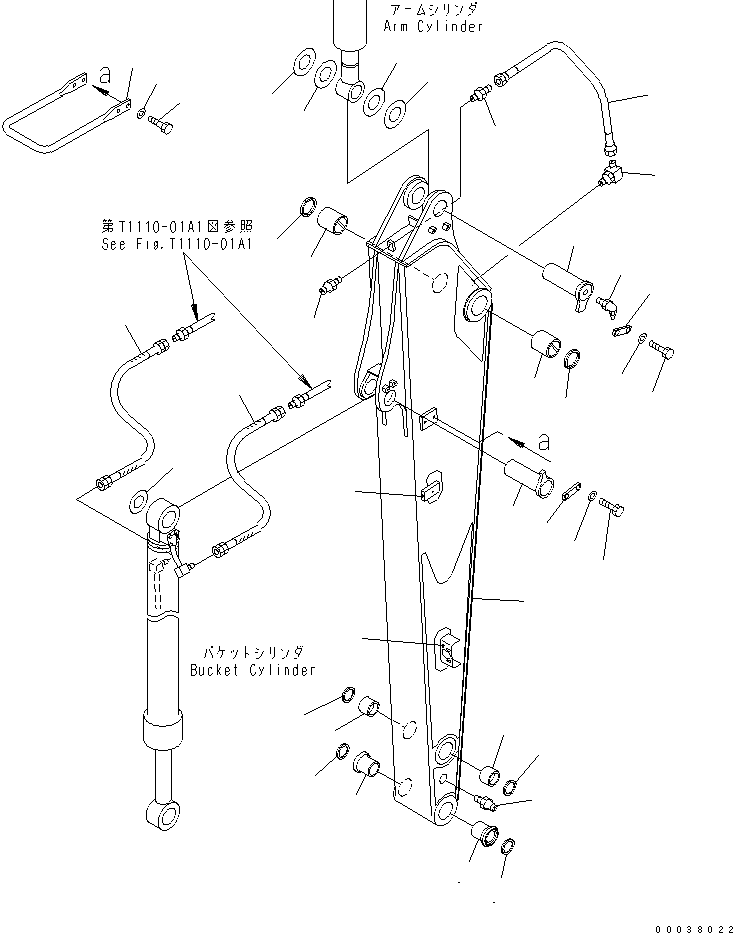

STRENGTH ARM (ARM AND PIN) (FOR ATTACHMENT)(360150 : T1210-01A4)
Номер на схеме Каталожный номер Название Количество Детали
? 22B-70-00103 ARM ASS'Y 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 22B-70-12342 • ARM 1
SN: 7793-
KIT-FLAG: _-
SERIALNO: 7793-
? ☆ • ARM 1
SN: 4501-7792
KIT-FLAG: _-
SERIALNO: 4501-7792
? 202-973-6321 • • BRACKET (WELDED) 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 202-973-6331 • • BRACKET (WELDED) 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 21J-70-22310 • BUSHING 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 203-70-42182 • BUSHING 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 21J-70-22320 • BUSHING 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 07020-00000 • FITTING,GREASE 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 22B-70-12230 SEAL,DUST 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 21W-70-41440 SEAL,DUST 4
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 203-70-42121 PIN 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 205-70-66580 PLATE 1
SN: 7793-
KIT-FLAG: _-
SERIALNO: 7793-
? 21W-70-11310 PLATE 1
SN: 4501-7792
KIT-FLAG: _-
SERIALNO: 4501-7792
? 01010-81230 BOLT 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 01643-31232 WASHER 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 21Y-70-14790 SPACER, 1.0MM 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 21Y-70-14820 SPACER, 2.0MM 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 07020-00675 FITTING,GREASE 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 202-70-52121 PIN 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 21Y-70-14710 SPACER, 1.0MM 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 205-70-66580 PLATE 1
SN: 7793-
KIT-FLAG: _-
SERIALNO: 7793-
? 21W-70-11310 PLATE 1
SN: 4501-7792
KIT-FLAG: _-
SERIALNO: 4501-7792
? 01010-81230 BOLT 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 01643-31232 WASHER 2
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 02756-20513 HOSE 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 02756-20413 HOSE 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 22B-70-15210 TUBE 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 20Y-70-11540 CONNECTOR 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 07020-00000 FITTING,GREASE 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 20Y-70-11590 ELBOW 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 203-70-52230 PIPE 1
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 01010-81025 BOLT 4
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-
? 01643-31032 WASHER 4
SN: 4501-
KIT-FLAG: _-
SERIALNO: 4501-

Excavators Komatsu / PC138US-2E S/N 4501-UP (For EU)(pc138u0c) / STRENGTH ARM (ARM AND PIN) (FOR ATTACHMENT)(360150 : T1210-01A4)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
