Содержание Excavators Komatsu PC138USLC-2 S/N 1501-UP (SAA4D95LE-3 (TIER 2) Eng. Installed)(pc138u2c)

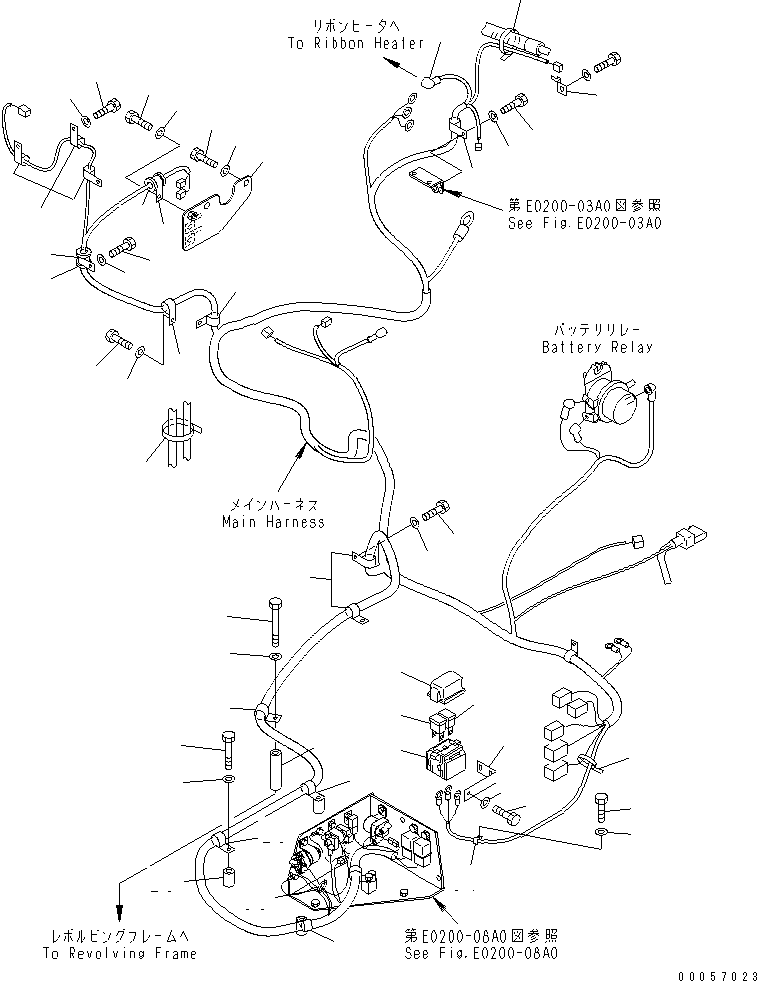

VEHICLE ELECTRICAL (MAIN HARNESS 3/3)(#1805-)(120100 : E0200-04A0A)
Номер на схеме Каталожный номер Название Количество Детали
? 04434-51412 CLIP 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01010-81025 BOLT 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01643-31032 WASHER 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 08038-12027 CAP 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 08034-40521 BAND 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 08053-01510 CLIP 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 04434-51712 CLIP 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01010-81225 BOLT 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01643-31232 WASHER 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 04434-52512 CLIP 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 07095-20318 CUSHION 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01010-81220 BOLT 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01643-31232 WASHER 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01010-81025 BOLT 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01643-31032 WASHER 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 22B-06-14160 BRACKET 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01010-81020 BOLT 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01643-31032 WASHER 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 08034-40521 BAND 1
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 04434-51012 CLIP 3
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01010-81220 BOLT 3
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01643-31232 WASHER 3
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 04434-52312 CLIP 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01010-81225 BOLT 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01643-31232 WASHER 2
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 04434-52312 CLIP 4
SN: 1501-
KIT-FLAG: _-
SERIALNO: 1501-
? 01010-81260 BOLT 3
SN: 1516-
KIT-FLAG: _-
SERIALNO: 1516-
? 01643-31232 WASHER 3
SN: 1516-
KIT-FLAG: _-
SERIALNO: 1516-
? 20Y-03-11220 COLLAR 3
SN: 1516-
KIT-FLAG: _-
SERIALNO: 1516-
? 22B-06-14640 SPACER 1
SN: 1516-
KIT-FLAG: _-
SERIALNO: 1516-
? 01011-81210 BOLT 1
SN: 1516-
KIT-FLAG: _-
SERIALNO: 1516-
? 01643-31232 WASHER 1
SN: 1516-
KIT-FLAG: _-
SERIALNO: 1516-
? 08034-20519 BAND 1
SN: 1516-
KIT-FLAG: _-
SERIALNO: 1516-
? 04434-51912 CLIP 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 01010-81220 BOLT 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 01643-31232 WASHER 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 421-06-22880 HOLDER 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 421-06-22830 FUSE, 120A 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 417-06-22610 FUSE, 50A 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 421-06-22920 BRACKET 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 01010-80816 BOLT 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 01643-30823 WASHER 1
SN: 1805-
KIT-FLAG: _-
SERIALNO: 1805-
? 08034-20536 BAND 1
SN: 1914-
KIT-FLAG: _-
SERIALNO: 1914-
