Содержание Excavators Komatsu PC120LC-6E0 S/N 70001-UP (SAA4D102E-2 (Emission) Eng. Installed)(pc120l0c)

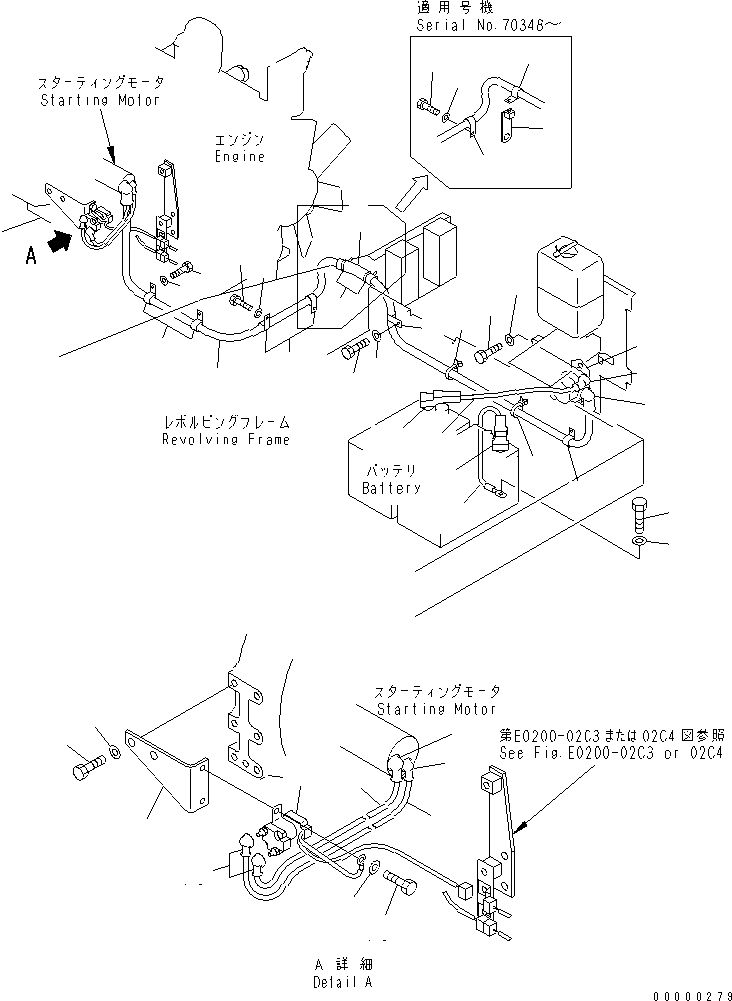

WIRING (STARTING HARNESS)(120020 : E0200-01C3)
Номер на схеме Каталожный номер Название Количество Детали
? 203-06-67280 CABLE 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 08038-06031 CAP 2
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 08036-01214 CLIP 6
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 01010-81220 BOLT 6
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 01643-31232 WASHER 6
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 205-62-72140 COVER 1
SN: 52401-70347
KIT-FLAG: _-
SERIALNO: 52401-70347
? 08034-00823 BAND 2
SN: 52401-70347
KIT-FLAG: _-
SERIALNO: 52401-70347
? 195-49-37150 BRACKET 1
SN: 70348-
KIT-FLAG: _-
SERIALNO: 70348-
? 01010-81225 BOLT 1
SN: 70348-
KIT-FLAG: _-
SERIALNO: 70348-
? 01643-31232 WASHER 1
SN: 70348-
KIT-FLAG: _-
SERIALNO: 70348-
? 203-06-67230 BRACKET 1
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 01010-81225 BOLT 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 01643-31232 WASHER 2
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 600-815-8941 RELAY 1
SN: 62148-
KIT-FLAG: _-
SERIALNO: 62148-
? 01010-80820 BOLT 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 01643-30823 WASHER 2
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 203-06-66120 WIRE 1
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 20Y-06-18180 WIRE 1
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 08038-00519 CAP 3
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 08088-30000 SWITCH 1
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 01010-80825 BOLT 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 01643-30823 WASHER 2
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 08028-48035 CABLE, GROUND 1
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 08038-42511 CAP 1
SN: 63415-
KIT-FLAG: _-
SERIALNO: 63415-
? 08038-04030 CAP 1
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 08028-68035 CABLE, BATTERY 1
SN: 63415-
KIT-FLAG: _-
SERIALNO: 63415-
? 08038-22009 CAP 1
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 01010-81020 BOLT 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 01643-31032 WASHER 1
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
? 20Y-06-21460 CLIP 2
SN: 52401-
KIT-FLAG: _-
SERIALNO: 52401-
