Содержание Excavators Komatsu PC120-6Z S/N 45001-UP(pc120-8c)
CAR HEATER (PIPING)(#57000-)(210630 : K0700-01B8A)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-977-2170 COVER 1
SN: 47571-
KIT-FLAG: _-
SERIALNO: 47571-
? 01370-00512 SCREW 4
SN: 47571-
KIT-FLAG: _-
SERIALNO: 47571-
? 01641-20508 WASHER 4
SN: 47571-
KIT-FLAG: _-
SERIALNO: 47571-
? 09483-00435 HOSE 1
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 09483-00429 HOSE 1
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 203-62-41150 COVER 1
SN: 47571-
KIT-FLAG: _-
SERIALNO: 47571-
? 08034-00823 BAND 2
SN: 47571-
KIT-FLAG: _-
SERIALNO: 47571-
? 08034-00519 BAND 5
SN: 47571-
KIT-FLAG: _-
SERIALNO: 47571-
? 203-62-41150 COVER 2
SN: 51514-
KIT-FLAG: _-
SERIALNO: 51514-
? 08034-00823 BAND 4
SN: 51514-
KIT-FLAG: _-
SERIALNO: 51514-
? 141-06-11220 CLIP 5
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 01010-81220 BOLT 5
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 01643-31232 WASHER 5
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 08034-00823 BAND 2
SN: 47571-
KIT-FLAG: _-
SERIALNO: 47571-
? 04434-52112 CLIP 1
SN: 59563-
KIT-FLAG: _-
SERIALNO: 59563-
? 209-04-19140 CLIP 1
SN: 53011-59562
KIT-FLAG: _-
SERIALNO: 53011-59562
? 01010-81220 BOLT 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 01643-31232 WASHER 1
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 20S-977-1170 ELBOW 1
SN: 47571-
KIT-FLAG: _-
SERIALNO: 47571-
? 391-40-13220 NIPPLE 1
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 11Y-09-11160 CLIP 4
SN: 65703-
KIT-FLAG: _-
SERIALNO: 65703-
? 09480-10100 CLAMP 4
SN: 47571-65702
KIT-FLAG: _-
SERIALNO: 47571-65702
? 20U-54-28280 COVER 1
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 01220-70820 SCREW 4
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-
? 01643-80823 WASHER 4
SN: 53011-
KIT-FLAG: _-
SERIALNO: 53011-

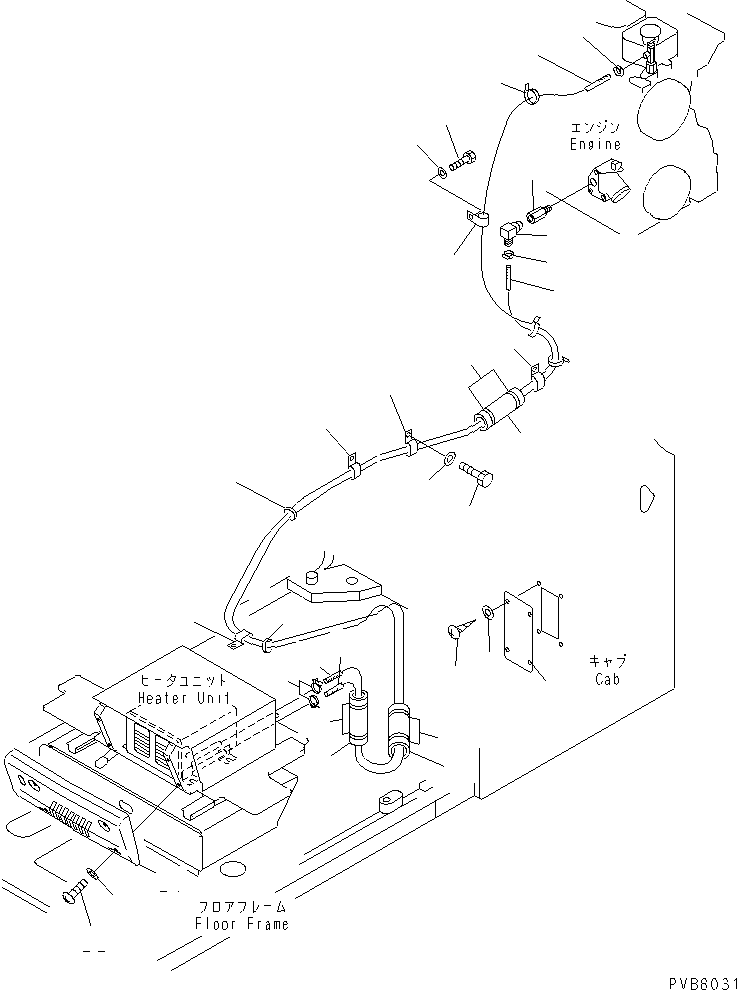

Excavators Komatsu / PC120-6Z S/N 45001-UP(pc120-8c) / CAR HEATER (PIPING)(#57000-)(210630 : K0700-01B8A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
