Содержание Excavators Komatsu PC120-6Z S/N 45001-UP(pc120-8c)

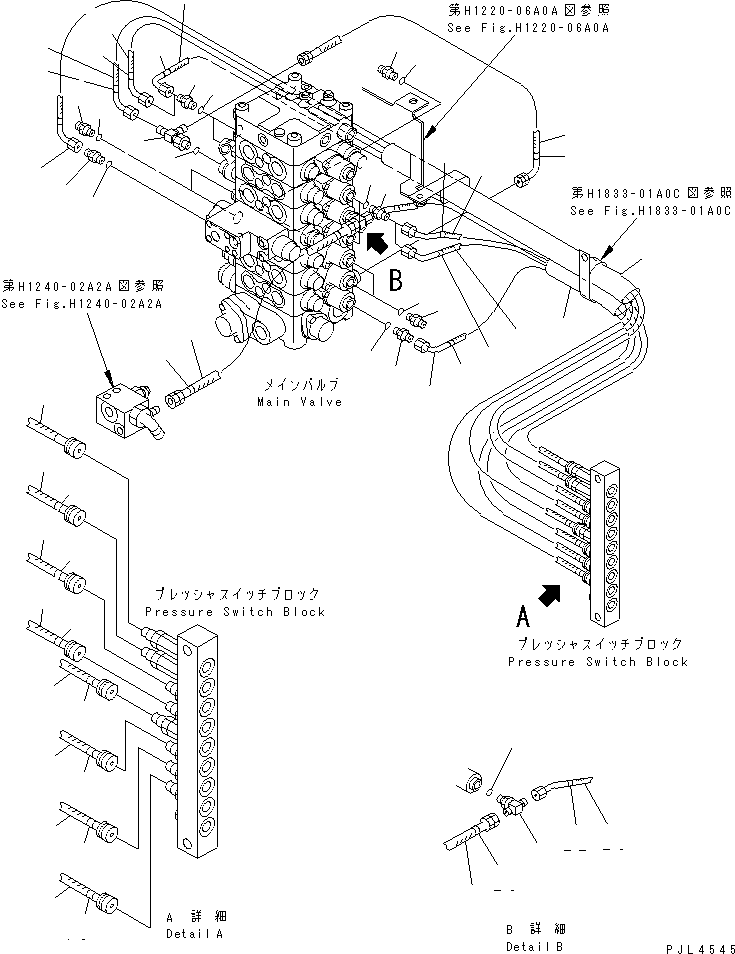

VALVE PIPING (PILOT) (WITH ARM LOCK VALVE)(#63525-)(150620 : H1220-04A5A)
Номер на схеме Каталожный номер Название Количество Детали
? 203-62-63251 NIPPLE 4
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 07002-01423 O-RING 4
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 07230-20210 UNION 5
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 208-62-17550 TEE 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 07002-01423 O-RING 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 203-62-63560 NIPPLE 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 07002-01423 O-RING 7
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 208-26-11611 TEE 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 07002-01423 O-RING 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08017-32807 CONDUIT 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 203-62-62912 HOSE, 1200MM 2
SN: 63525-
KIT-FLAG: _-
SERIALNO: 63525-
? 203-62-62922 HOSE, 1300MM 1
SN: 63525-
KIT-FLAG: _-
SERIALNO: 63525-
? 203-62-63821 HOSE, 1100MM 1
SN: 63525-
KIT-FLAG: _-
SERIALNO: 63525-
? 20Y-62-22810 BAND, YELLOW 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 20Y-62-22840 BAND, BLACK 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 20Y-62-22850 BAND, GREEN 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 08017-32802 CONDUIT 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 203-62-63781 HOSE, 540MM 1
SN: 63525-
KIT-FLAG: _-
SERIALNO: 63525-
? 203-62-63791 HOSE, 700MM 1
SN: 63525-
KIT-FLAG: _-
SERIALNO: 63525-
? 203-62-63811 HOSE, 730MM 2
SN: 63525-
KIT-FLAG: _-
SERIALNO: 63525-
? 20Y-62-22790 BAND, RED 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 20Y-62-22820 BAND, BLUE 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 20Y-62-22830 BAND, WHITE 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 20Y-62-22860 BAND, BROWN 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 22T-23-14410 HOSE, 460MM 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 20Y-62-22850 BAND, GREEN 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 203-62-52330 HOSE, 600MM 1
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-
? 20Y-62-22820 BAND, BLUE 2
SN: 57000-
KIT-FLAG: _-
SERIALNO: 57000-

Excavators Komatsu / PC120-6Z S/N 45001-UP(pc120-8c) / VALVE PIPING (PILOT) (WITH ARM LOCK VALVE)(#63525-)(150620 : H1220-04A5A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
