Содержание Excavators Komatsu PC100-6Z S/N 40001-UP(pc100-9r)

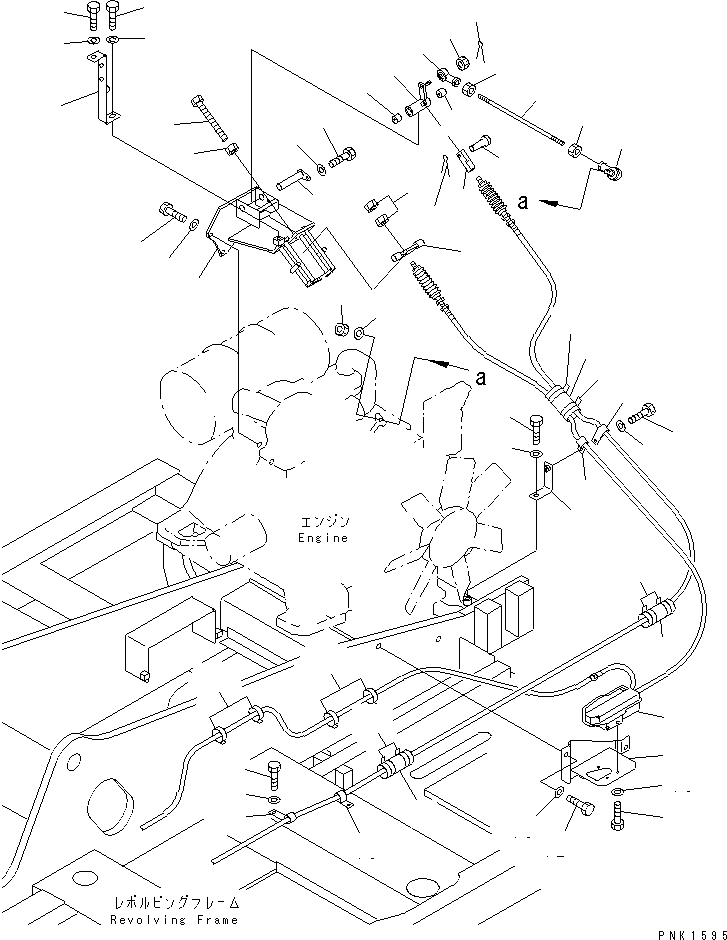

FUEL CONTROL (BRACKET AND ROD) (WITH ONE-TUCH DECELERATION)(#45416-46826)(030070 : B0400-01A7)
Номер на схеме Каталожный номер Название Количество Детали
? 04245-41031 ROD 1
SN: 45416-46826
? 01582-11008 NUT 2
SN: 45416-46826
? 04250-81056 END 1
SN: 45416-46826
? 20Y-43-12180 JOINT 1
SN: 45416-46826
? 203-972-6341 BRACKET 1
SN: 45416-46826
? 01016-50890 BOLT 1
SN: 45416-46826
? 01580-10806 NUT 1
SN: 45416-46826
? 01580-10605 NUT 2
SN: 45416-46826
? 20Y-972-2121 PLATE 1
SN: 45416-46826
? 203-43-65121 LEVER 1
SN: 45416-46826
? 20Y-43-21810 SHAFT 1
SN: 45416-46826
? 09350-02220 BUSHING 2
SN: 45416-46826
? 01010-80816 BOLT 1
SN: 45416-46826
? 01643-30823 WASHER 1
SN: 45416-46826
? 01593-31008 NUT 1
SN: 45416-46826
? 04050-12018 PIN 1
SN: 45416-46826
? 01580-10605 NUT 1
SN: 45416-46826
? 01602-20619 WASHER 1
SN: 45416-46826
? 01010-81050 BOLT 2
SN: 45416-46826
? 01643-31032 WASHER 2
SN: 45416-46826
? 203-972-6410 PLATE 1
SN: 45416-46826
? 01010-81230 BOLT 1
SN: 45416-46826
? 01010-81255 BOLT 1
SN: 45416-46826
? 01643-31232 WASHER 2
SN: 45416-46826
? 04211-20634 YOKE 1
SN: 45416-46826
? 04205-10618 PIN 1
SN: 45416-46826
? 04050-11612 PIN 1
SN: 45416-46826
? 203-972-6250 BRACKET 1
SN: 45416-46826
? 01010-81220 BOLT 1
SN: 45416-46826
? 01643-31232 WASHER 1
SN: 45416-46826
? 08036-00814 CLIP 1
SN: 45416-46826
? 08036-01214 CLIP 1
SN: 45416-46826
? 01010-81220 BOLT 1
SN: 45416-46826
? 01643-31232 WASHER 1
SN: 45416-46826
? 21T-72-23280 CLIP 1
SN: 45416-45416
? 01010-81230 BOLT 1
SN: 45416-45416
? 01643-31232 WASHER 1
SN: 45416-45416
? 203-43-56620 COVER 3
SN: 45416-46826
? 08034-00519 BAND 6
SN: 45416-46826
? 04434-50810 CLIP 1
SN: 45416-46826
? 203-972-6350 BRACKET 1
SN: 45416-46826
? 01010-81225 BOLT 2
SN: 45416-46826
? 01643-31232 WASHER 2
SN: 45416-46826
? 203-972-6420 MOTOR 1
SN: 45416-46826
? 01010-80616 BOLT 3
SN: 45416-46826
? 01643-30623 WASHER 3
SN: 45416-46826
? 08034-00519 BAND 13
SN: 45416-46826

Excavators Komatsu / PC100-6Z S/N 40001-UP(pc100-9r) / FUEL CONTROL (BRACKET AND ROD) (WITH ONE-TUCH DECELERATION)(#45416-46826)(030070 : B0400-01A7)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
