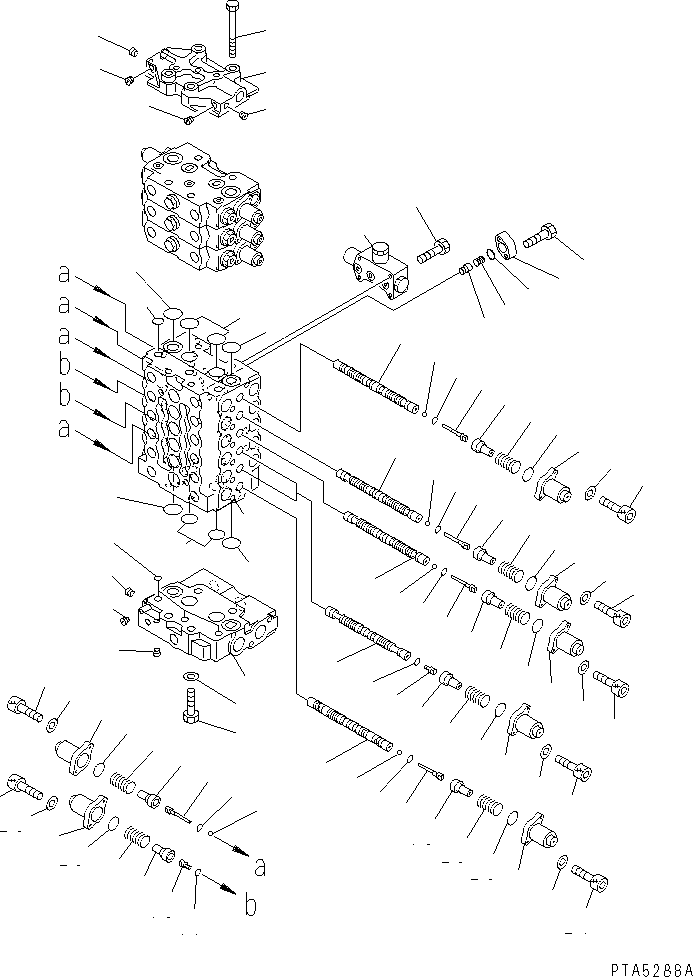

MAIN VALVE (3-ACTUATOR) (1/10)(#40001-41229)(483510 : Y1666-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 723-39-10104 CONTROL VALVE 1
SN: 40913-41229
? 723-39-10102 CONTROL VALVE 1
SN: 40339-40912
? 723-39-10101 CONTROL VALVE 1
SN: 40001-40338
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1666-01A0 TO Y1666-10A0.
? 07000-12014 • O-RING 3
SN: 40001-41229
? 07000-13028 • O-RING 2
SN: 40001-41229
? 07000-03035 • O-RING 2
SN: 40001-41229
? 723-36-15160 • FLANGE 1
SN: 40001-41229
? 07000-12020 • O-RING 1
SN: 40001-41229
? 723-36-15260 • VALVE,CHECK 1
SN: 40001-41229
? 07750-01628 • SPRING 1
SN: 40001-41229
? 01010-50830 • BOLT 2
SN: 40001-41229
? ☆ • BODY 1
SN: 40001-41229
? ☆ • SPOOL 1
SN: 40001-41229
? ☆ • SPOOL 1
SN: 40001-41229
? ☆ • SPOOL 1
SN: 40001-41229
? ☆ • SPOOL 2
SN: 40001-41229
? ☆ • SPOOL 1
SN: 40001-41229
? 723-36-15130 • PLUG 8
SN: 40001-41229
? 723-36-15140 • PLUG 4
SN: 40001-41229
? 07002-10823 • O-RING 12
SN: 40001-41229
? 708-7T-16460 • BALL 8
SN: 40001-41229
? 723-36-15120 • RETAINER 12
SN: 40001-41229
? 723-36-14110 • SPRING 7
SN: 40001-41229
? 723-36-14120 • SPRING 5
SN: 40001-41229
? 723-36-15110 • CASE 12
SN: 40001-41229
? 723-36-15170 • O-RING 12
SN: 40001-41229
? 01252-30622 • BOLT 24
SN: 40001-41229
? 01641-20608 • WASHER 24
SN: 40001-41229
? ☆ • COVER,(A) 1
SN: 40001-41229
? ☆ • COVER,(B) 1
SN: 40001-41229
? ☆ • PLUG 7
SN: 40001-41229
? 07000-12012 • O-RING 3
SN: 40001-41229
? 07000-13028 • O-RING 2
SN: 40001-41229
? 07000-03035 • O-RING 2
SN: 40001-41229
? 01010-51680 • BOLT 4
SN: 40001-41229
? 700-84-13210 • BOLT 4
SN: 40001-41229
? 01643-51645 • WASHER 4
SN: 40001-41229
? (723-30-80101) • VALVE ASS'Y 1
SN: 40913-41229
? (723-30-80100) • VALVE ASS'Y 1
SN: 40001-40912
? 01010-50855 • BOLT 4
SN: 40001-41229
