Содержание Excavators Komatsu PC100-6 S/N 40001-UP(pc100-6c)

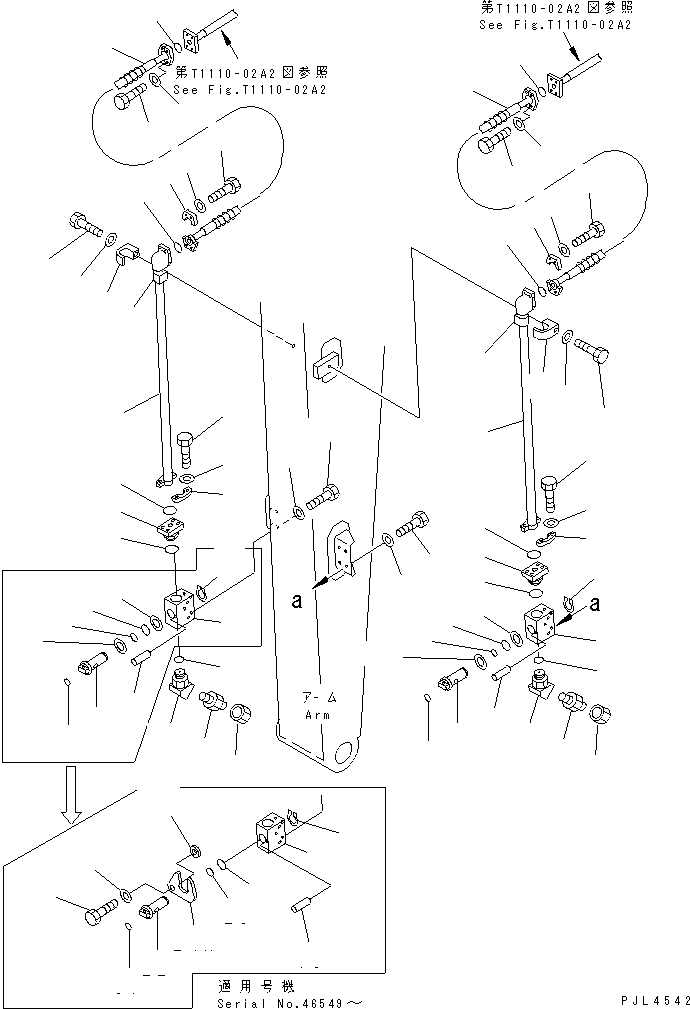

ARM (ADDITIONAL LINE) (1-ACTUATER ATTACHMENT)(360750 : T1210-02A4)
Номер на схеме Каталожный номер Название Количество Детали
? 07097-20613 HOSE 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07371-30640 FLANGE,SPLIT 8
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07372-21035 BOLT 16
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 01643-51032 WASHER 16
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07000-13025 O-RING 4
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 203-62-64340 TUBE 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 203-973-5780 CLAMP 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 203-62-43380 CUSHION 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 01010-81270 BOLT 2
SN: 45000-
KIT-FLAG: _-
SERIALNO: 45000-
? 01010-51270 BOLT 2
SN: 40001-44999
KIT-FLAG: _-
SERIALNO: 40001-44999
? 01643-31232 WASHER 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07371-30640 FLANGE,SPLIT 4
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07372-21035 BOLT 8
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 01643-51032 WASHER 8
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07000-13025 O-RING 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 201-973-6810 NIPPLE 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07002-13334 O-RING 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 203-973-5803 VALVE ASS'Y 2
SN: 46549-
KIT-FLAG: _-
SERIALNO: 46549-
? 203-973-5802 VALVE ASS'Y 2
SN: 40001-46548
KIT-FLAG: _-
SERIALNO: 40001-46548
? 07000-13031 • O-RING 1
SN: 46549-
KIT-FLAG: _-
SERIALNO: 46549-
? 202-973-6380 • O-RING 1
SN: 40001-46548
KIT-FLAG: _-
SERIALNO: 40001-46548
? 202-973-6930 • RING,BACK-UP 1
SN: 40001-46548
KIT-FLAG: _-
SERIALNO: 40001-46548
? 04025-00412 • PIN,SPRING 1
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 04064-03015 • RING,SNAP 1
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? ☆ • BODY 1
SN: 46549-
KIT-FLAG: _-
SERIALNO: 46549-
? ☆ • BODY 1
SN: 40001-46548
KIT-FLAG: _-
SERIALNO: 40001-46548
? ☆ • SHAFT 1
SN: 46549-
KIT-FLAG: _-
SERIALNO: 46549-
? ☆ • SPOOL 1
SN: 40001-46548
KIT-FLAG: _-
SERIALNO: 40001-46548
? 07000-13025 • O-RING 1
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07001-03025 • RING,BACK-UP 1
SN: 40001-46548
KIT-FLAG: _-
SERIALNO: 40001-46548
? 203-973-6610 • MAT 1
SN: 46549-
KIT-FLAG: _-
SERIALNO: 46549-
? 01010-80825 • BOLT 1
SN: 46549-
KIT-FLAG: _-
SERIALNO: 46549-
? 01643-30823 • WASHER 1
SN: 46549-
KIT-FLAG: _-
SERIALNO: 46549-
? 21T-72-14930 • BOSS 1
SN: 46911-
KIT-FLAG: _-
SERIALNO: 46911-
? □6130-12-1961 • SPACER 1
SN: 46549-46910
KIT-FLAG: _-
SERIALNO: 46549-46910
? 01010-81025 BOLT 4
SN: 45000-
KIT-FLAG: _-
SERIALNO: 45000-
? 01010-51025 BOLT 4
SN: 40001-44999
KIT-FLAG: _-
SERIALNO: 40001-44999
? 01643-31032 WASHER 4
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 203-973-5730 ELBOW 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 07002-13334 O-RING 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 20D-973-3350 NIPPLE 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 20D-973-3360 PLUG 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-
? 203-00-56640 PLATE, MARK 2
SN: 40001-
KIT-FLAG: _-
SERIALNO: 40001-

Excavators Komatsu / PC100-6 S/N 40001-UP(pc100-6c) / ARM (ADDITIONAL LINE) (1-ACTUATER ATTACHMENT)(360750 : T1210-02A4)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
