Содержание Excavators Komatsu PC100L-6 S/N 15001-UP(pc100l-c)

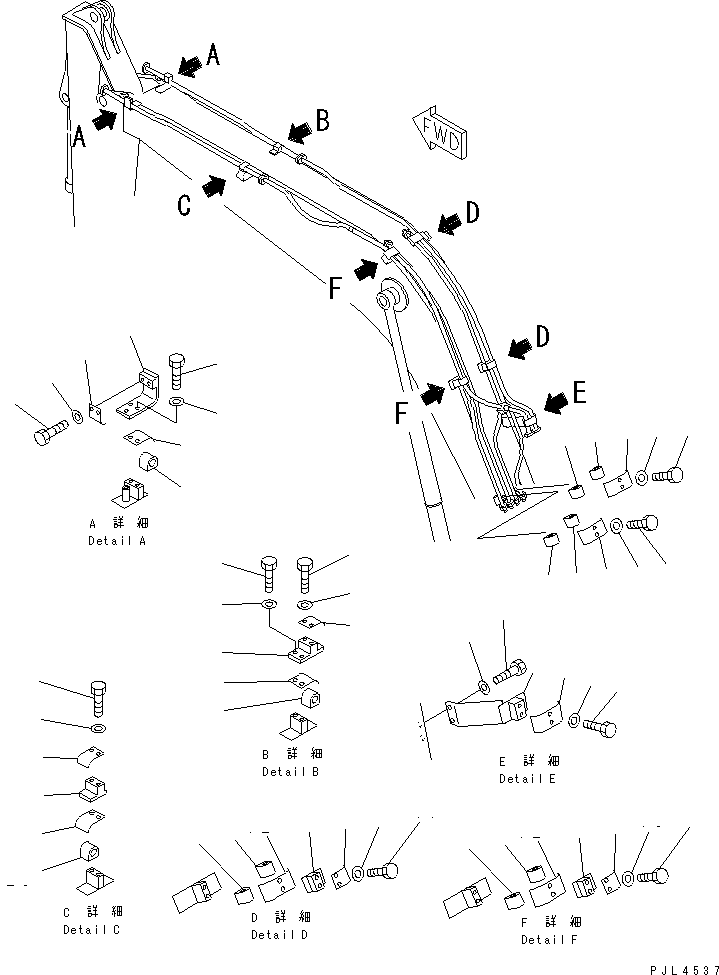

BOOM (CLAMP) (1-ACUTATER ATTACHMENT)(#15041-)(360280 : T1110-03A2B)
Номер на схеме Каталожный номер Название Количество Детали
? 203-62-64331 BRACKET 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81225 BOLT 2
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51225 BOLT 2
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-51232 WASHER 2
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01643-31232 WASHER 2
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 203-62-64440 CLAMP 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81025 BOLT 2
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51025 BOLT 2
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-31032 WASHER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-70-53381 PLATE 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-58810 CUSHION 3
SN: 15041-
KIT-FLAG: _-
SERIALNO: 15041-
? 21K-62-35270 CUSHION 1
SN: 15041-
KIT-FLAG: _-
SERIALNO: 15041-
? 01010-81025 BOLT 4
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51025 BOLT 4
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-31032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-70-53381 PLATE 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-58810 CUSHION 6
SN: 15041-
KIT-FLAG: _-
SERIALNO: 15041-
? 21K-62-35270 CUSHION 2
SN: 15041-
KIT-FLAG: _-
SERIALNO: 15041-
? 203-62-64370 BRACKET 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 201-973-6730 CLAMP 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81070 BOLT 8
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51070 BOLT 8
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-31032 WASHER 8
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-70-53391 PLATE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-58810 CUSHION 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-64370 BRACKET 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 201-973-6730 CLAMP 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81070 BOLT 2
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51070 BOLT 2
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-31032 WASHER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-70-53391 PLATE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-58810 CUSHION 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81035 BOLT 2
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51035 BOLT 2
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-31032 WASHER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-64310 BRACKET 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 201-973-6730 CLAMP 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81025 BOLT 2
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51025 BOLT 2
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-31032 WASHER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-70-53391 PLATE 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-58810 CUSHION 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 203-62-64272 BRACKET 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81035 BOLT 6
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51035 BOLT 6
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-31032 WASHER 6
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 201-973-6730 CLAMP 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-81025 BOLT 4
SN: 15200-
KIT-FLAG: _-
SERIALNO: 15200-
? 01010-51025 BOLT 4
SN: 15001-15199
KIT-FLAG: _-
SERIALNO: 15001-15199
? 01643-31032 WASHER 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-

Excavators Komatsu / PC100L-6 S/N 15001-UP(pc100l-c) / BOOM (CLAMP) (1-ACUTATER ATTACHMENT)(#15041-)(360280 : T1110-03A2B)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
