Содержание Excavators Komatsu PC78US-6 S/N 4001-UP (For North America)(pc78us-c)

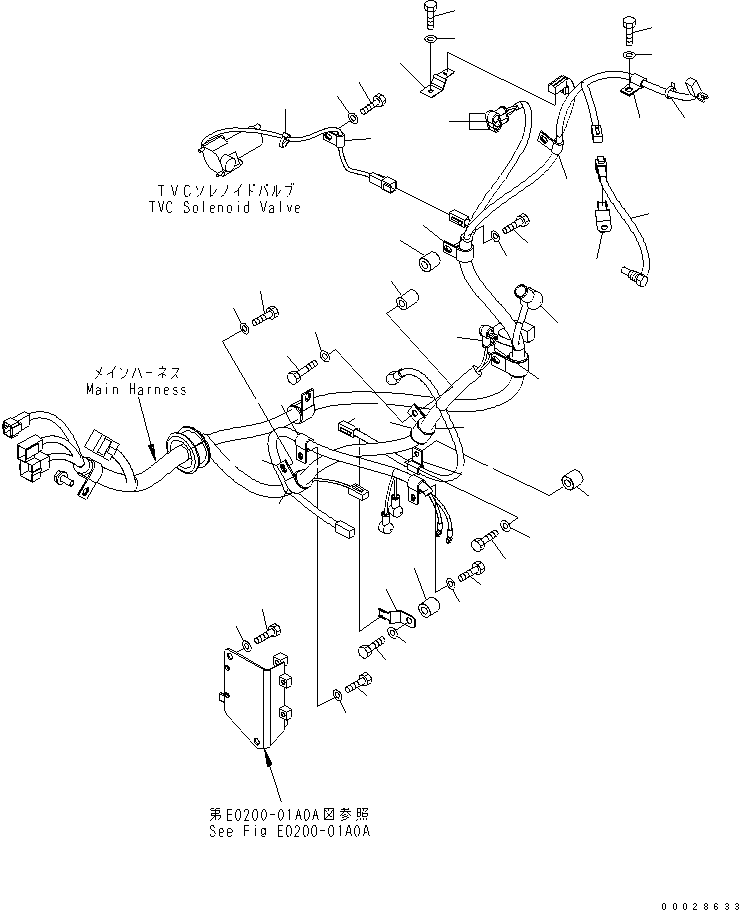

ELECTRICAL (MAIN HARNESS) (2/2)(#6501-)(120090 : E0200-02A0B)
Номер на схеме Каталожный номер Название Количество Детали
? 08038-04030 CAP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 04434-51910 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 195-33-11220 SPACER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-81045 BOLT 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-31032 WASHER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 04434-50610 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-81020 BOLT 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-31032 WASHER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 08034-40521 BAND 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 08038-00519 CAP 3
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 04434-51010 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 04434-52511 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 07095-20318 CUSHION 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-81025 BOLT 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-31032 WASHER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 04434-51310 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-81020 BOLT 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-31032 WASHER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-81020 BOLT 2
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-31032 WASHER 2
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-80816 BOLT 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-30823 WASHER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 201-06-62160 BRACKET 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-80612 BOLT 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-30623 WASHER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 04434-51010 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-81020 BOLT 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-31032 WASHER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 7861-93-3320 SENSOR 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 08053-01510 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 08034-40521 BAND 1
SN: 6501-6677
KIT-FLAG: _-
SERIALNO: 6501-6677
? 04434-52511 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 07095-20318 CUSHION 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 6167-21-5910 SPACER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-81050 BOLT 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-31032 WASHER 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 04434-51010 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 08193-20010 CLIP 1
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 195-33-11220 SPACER 2
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01010-81045 BOLT 2
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 01643-31032 WASHER 2
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-
? 08038-00519 CAP 2
SN: 6501-
KIT-FLAG: _-
SERIALNO: 6501-

Excavators Komatsu / PC78US-6 S/N 4001-UP (For North America)(pc78us-c) / ELECTRICAL (MAIN HARNESS) (2/2)(#6501-)(120090 : E0200-02A0B)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
