Содержание Engines Komatsu SDA12V140-1B-A S/N 10001-UP(sda12v4c)

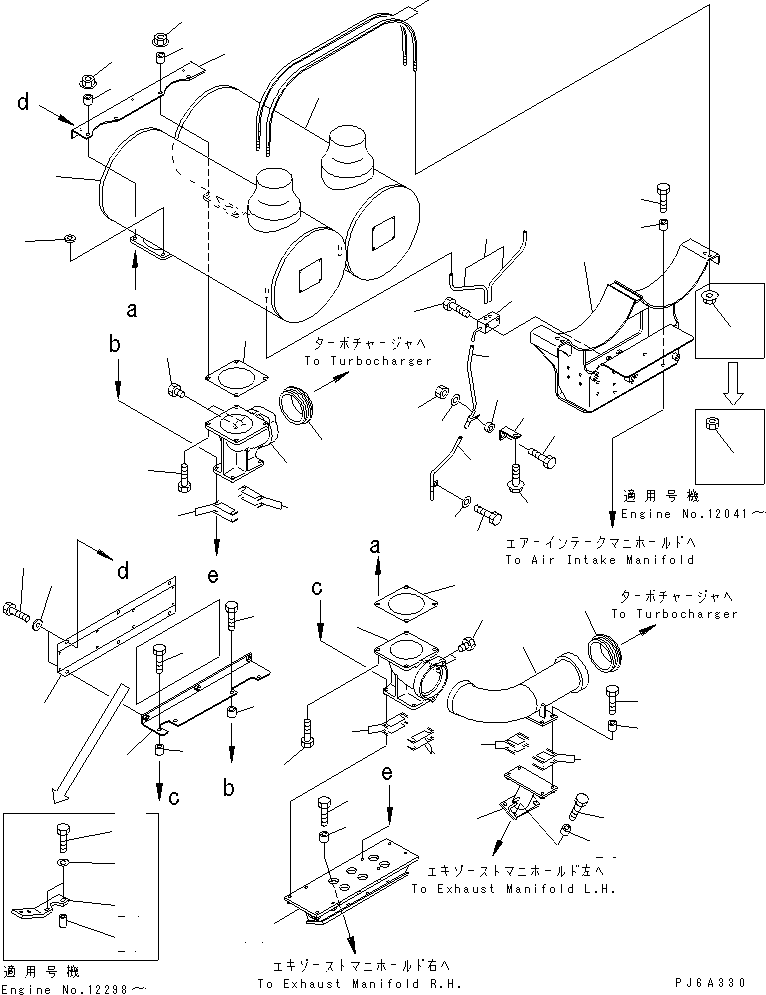

MUFFLER (FOR EXCEPT JAPAN)(#11797-)(030220 : A1610-A7A9)
Номер на схеме Каталожный номер Название Количество Детали
? 6215-11-7320 MUFFLER 2
SN: 12224-
KIT-FLAG: _-
SERIALNO: 12224-
? □6215-11-5710 MUFFLER 2
SN: 11797-12223
KIT-FLAG: _-
SERIALNO: 11797-12223
? 6211-11-5890 GASKET (K1) 2
SN: 11797-
KIT-FLAG: S-
SERIALNO: 11797-
? 6110-23-6490 SPACER 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01010-E1060 BOLT 6
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01010-E1065 BOLT 2
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6631-11-5630 SPACER 6
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6131-12-5920 SPACER 2
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01580-01008 NUT 8
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5220 BAND 2
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5740 NUT 4
SN: 12041-
KIT-FLAG: _-
SERIALNO: 12041-
? □01594-01008 NUT 4
SN: 11797-12040
KIT-FLAG: _-
SERIALNO: 11797-12040
? 6215-11-5871 ELBOW,EXHAUST 2
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5280 CONNECTOR 2
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5291 CONNECTOR 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5881 BRACKET 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5980 SHIM, 0.5MM (K1) A/R
SN: 11797-
KIT-FLAG: S-
SERIALNO: 11797-
? 6215-11-5990 SHIM, 1.0MM (K1) A/R
SN: 11797-
KIT-FLAG: S-
SERIALNO: 11797-
? 6215-11-5760 SHIM, 0.5MM (K1) A/R
SN: 11797-
KIT-FLAG: S-
SERIALNO: 11797-
? 6215-11-5770 SHIM, 1.0MM (K1) A/R
SN: 11797-
KIT-FLAG: S-
SERIALNO: 11797-
? 01010-E1045 BOLT 6
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01010-E1060 BOLT 6
SN: 12298-
KIT-FLAG: _-
SERIALNO: 12298-
? 01010-E1060 BOLT 8
SN: 11797-12297
KIT-FLAG: _-
SERIALNO: 11797-12297
? 6631-11-5630 SPACER 14
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5920 PLUG 4
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5652 BRACKET 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01010-E1045 BOLT 8
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6631-11-5630 SPACER 8
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-61-6580 BRACKET 1
SN: 12298-
KIT-FLAG: _-
SERIALNO: 12298-
? 01011-E1005 BOLT 2
SN: 12298-
KIT-FLAG: _-
SERIALNO: 12298-
? 01643-31032 WASHER 2
SN: 12298-
KIT-FLAG: _-
SERIALNO: 12298-
? 203-54-11170 SPACER 2
SN: 12298-
KIT-FLAG: _-
SERIALNO: 12298-
? 6215-11-5910 BRACKET 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01010-81045 BOLT 6
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6631-11-5630 SPACER 6
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-4270 TUBE 2
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-4281 TUBE 1
SN: 12094-
KIT-FLAG: _-
SERIALNO: 12094-
? □6215-11-4280 TUBE 1
SN: 11797-12093
KIT-FLAG: _-
SERIALNO: 11797-12093
? 6215-11-5930 TUBE 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5940 ADAPTER 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01010-81060 BOLT 2
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 175-79-83760 SPACER 1
SN: 12094-
KIT-FLAG: _-
SERIALNO: 12094-
? 6151-61-3781 SPACER 1
SN: 11797-12093
KIT-FLAG: _-
SERIALNO: 11797-12093
? 01010-81035 BOLT 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01580-01008 NUT 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01642-01016 WASHER 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6150-65-7440 STAY 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01435-00820 BOLT 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01010-81020 BOLT 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01642-01016 WASHER 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5311 BRACKET 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5321 BRACKET 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6211-11-9590 WASHER 6
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 01010-81025 BOLT 6
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-
? 6215-11-5190 COVER 1
SN: 11797-
KIT-FLAG: _-
SERIALNO: 11797-

Engines Komatsu / SDA12V140-1B-A S/N 10001-UP(sda12v4c) / MUFFLER (FOR EXCEPT JAPAN)(#11797-)(030220 : A1610-A7A9)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
