Содержание Engines Komatsu SAA6D170E-5CR-W S/N 610001-UP(saa6d3hc)

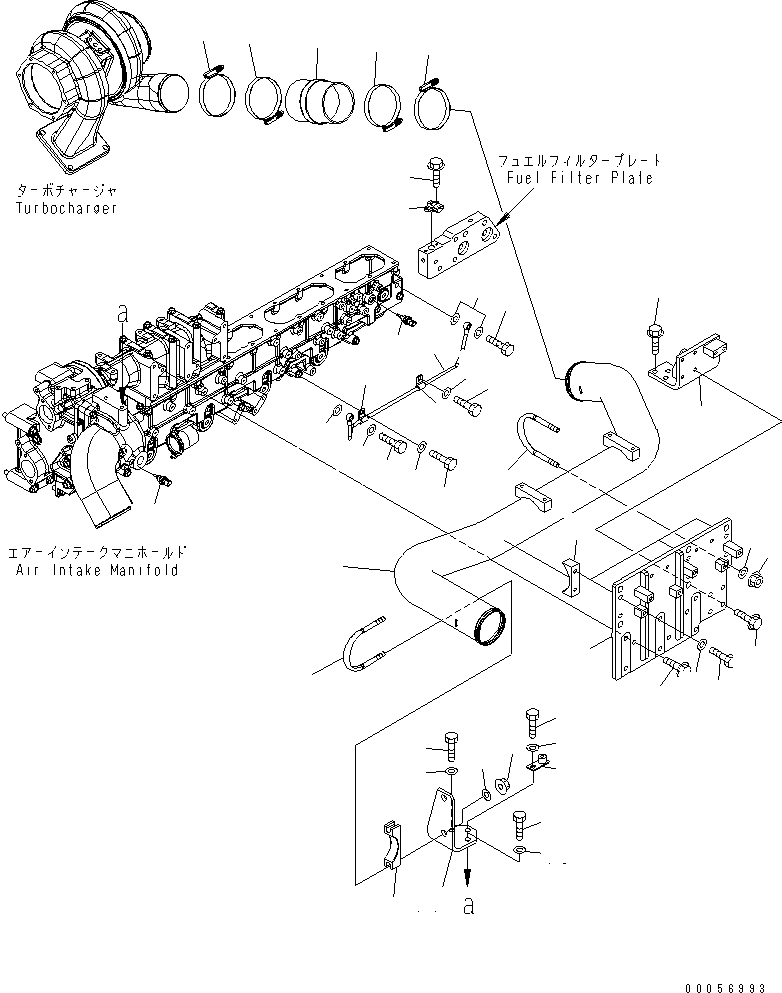

AIR PIPING AND SPILL TUBE(030070 : A1310-B6F5)
Номер на схеме Каталожный номер Название Количество Детали
? 6245-11-4360 TUBE,AIR 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 07283-31087 CLIP 3
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01643-31232 WASHER 6
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01597-01211 NUT 6
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6245-11-4331 BRACKET 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01435-01025 BOLT 3
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6245-11-4390 SEAT 3
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01010-81025 BOLT 6
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01643-31032 WASHER 6
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6212-11-4410 HOSE 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6162-14-4750 CLAMP 4
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6245-11-4240 BRACKET 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01435-01025 BOLT 8
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6245-11-4370 PLATE 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01010-81235 BOLT 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01643-31232 WASHER 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01010-81240 BOLT 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01643-31232 WASHER 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 426-06-11570 BRACKET 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 07283-31087 CLIP 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01643-31232 WASHER 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01597-01211 NUT 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6218-11-4971 SEAT 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6261-81-2700 SENSOR ASS'Y,BOOST PRESSURE 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6261-81-2710 • SENSOR 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6261-81-2720 • O-RING 1
SN: 610001-
KIT-FLAG: S-
SERIALNO: 610001-
? 01435-00614 BOLT 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6560-61-7300 SENSOR ASS'Y,BOOST TEMPERATURE 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6560-61-7310 • SENSOR 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 6735-21-1930 • O-RING 1
SN: 610001-
KIT-FLAG: S-
SERIALNO: 610001-
? 6261-81-6901 SENSOR ASS'Y,FUEL TEMPERATURE 1
SN: 610244-
KIT-FLAG: _-
SERIALNO: 610244-
? 6261-81-6900 SENSOR ASS'Y,FUEL TEMPERATURE 1
SN: 610001-610243
KIT-FLAG: _-
SERIALNO: 610001-610243
? 6261-81-6910 • SENSOR 1
SN: 610001-610243
KIT-FLAG: _-
SERIALNO: 610001-610243
? 6216-84-9740 • SEAL 1
SN: 610244-
KIT-FLAG: S-
SERIALNO: 610244-
? 6261-84-9740 • O-RING 1
SN: 610001-610243
KIT-FLAG: S-
SERIALNO: 610001-610243
? 6245-71-5390 TUBE,SPILL 1
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 07206-30812 BOLT,JOINT 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 07005-01212 SEAL, WASHER 4
SN: 610001-
KIT-FLAG: S-
SERIALNO: 610001-
? 6210-51-8320 CLIP 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01010-81020 BOLT 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-
? 01643-31032 WASHER 2
SN: 610001-
KIT-FLAG: _-
SERIALNO: 610001-

Engines Komatsu / SAA6D170E-5CR-W S/N 610001-UP(saa6d3hc) / AIR PIPING AND SPILL TUBE(030070 : A1310-B6F5)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
