Содержание Engines Komatsu SA12V140-1U-A S/N 10001-UP(sa12v1ic)

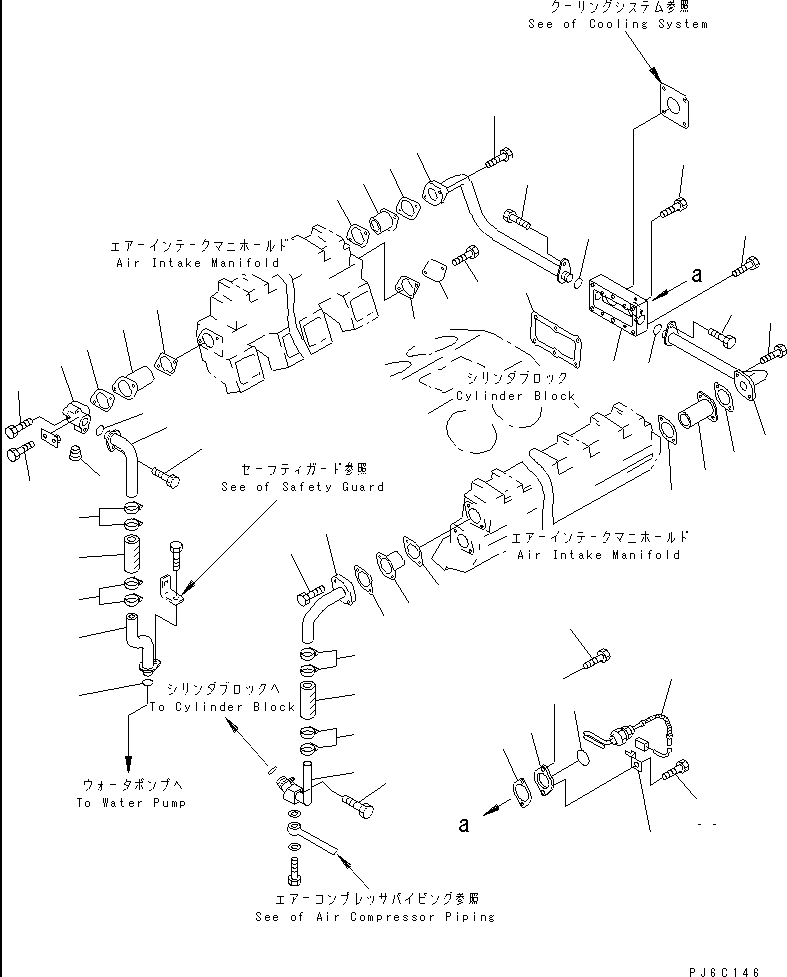

AFTER COOLER WATER PIPING (COLD TERRAIN SPEC.) (EXCEPT JAPAN)(#12774-)(030110 : A1310-C7D5)
Номер на схеме Каталожный номер Название Количество Детали
? 6215-61-6731 TUBE,L.H. 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-7620 TUBE,R.H. 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-6741 TUBE,L.H. 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-7630 TUBE,R.H. 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-6690 HOSE 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-11-4670 CLAMP 8
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6212-61-6640 CONNECTOR 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 02720-40204 PLUG 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-6630 O-RING (K1) 3
SN: 12774-
KIT-FLAG: S-
SERIALNO: 12774-
? 01010-81020 BOLT 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-6720 TUBE,L.H. 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-6620 TUBE,R.H. 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6212-61-6650 CONNECTOR 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-6650 CONNECTOR 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6212-61-6662 GASKET 8
SN: 13812-
KIT-FLAG: S-
SERIALNO: 13812-
? □6212-61-6661 GASKET (K1) 8
SN: 12774-13811
KIT-FLAG: S-
SERIALNO: 12774-13811
? 01010-81045 BOLT 4
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 01010-81065 BOLT 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 01010-81040 BOLT 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 01010-81035 BOLT 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-6630 O-RING (K1) 2
SN: 12774-
KIT-FLAG: S-
SERIALNO: 12774-
? 01010-81020 BOLT 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-6670 PLATE 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6212-61-6662 GASKET 1
SN: 13812-
KIT-FLAG: S-
SERIALNO: 13812-
? □6212-61-6661 GASKET (K1) 1
SN: 12774-12811
KIT-FLAG: S-
SERIALNO: 12774-12811
? 01010-81025 BOLT 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-21-1962 CONNECTOR 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-21-1970 GASKET (K1) 1
SN: 12774-
KIT-FLAG: S-
SERIALNO: 12774-
? 01010-81265 BOLT 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6215-61-8820 PLATE 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6212-61-6662 GASKET 1
SN: 13812-
KIT-FLAG: S-
SERIALNO: 13812-
? □6212-61-6661 GASKET (K1) 1
SN: 12774-13811
KIT-FLAG: S-
SERIALNO: 12774-13811
? 01010-81025 BOLT 2
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 600-815-8750 HEATER,WATER 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-
? 6150-21-1190 O-RING (K1) 1
SN: 12774-
KIT-FLAG: S-
SERIALNO: 12774-
? 08053-01510 CLIP 1
SN: 12774-
KIT-FLAG: _-
SERIALNO: 12774-

Engines Komatsu / SA12V140-1U-A S/N 10001-UP(sa12v1ic) / AFTER COOLER WATER PIPING (COLD TERRAIN SPEC.) (EXCEPT JAPAN)(#12774-)(030110 : A1310-C7D5)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
