Содержание Engines Komatsu SA12V170-1D-EA S/N 10001-UP(sa12v1rc)
AIR VENT(#10024-)(030570 : A1710-B8A1)
Номер на схеме Каталожный номер Название Количество Детали
? 6164-12-6820 JOINT ASS'Y 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-11-6880 TUBE,L.H. 1
SN: 10067-
KIT-FLAG: _-
SERIALNO: 10067-
? \9\\9\6164-12-6880 TUBE,L.H. 1
SN: 10024-10066
KIT-FLAG: _-
SERIALNO: 10024-10066
? 6166-11-6990 BOLT,JOINT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07005-01212 SEAL, WASHER (K1) 4
SN: 10024-
KIT-FLAG: S-
SERIALNO: 10024-
? 6166-11-6870 TUBE,R.H. 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07206-30812 BOLT,JOINT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07005-01212 SEAL, WASHER (K1) 4
SN: 10024-
KIT-FLAG: S-
SERIALNO: 10024-
? 6164-12-6860 TUBE,R.H. 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-11-6940 TUBE,L.H. 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-11-6930 TUBE,R.H. 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-11-6910 TUBE 9
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-11-6951 HOSE 12
SN: 10077-
KIT-FLAG: _-
SERIALNO: 10077-
? \9\\9\6164-11-6950 HOSE 12
SN: 10024-10076
KIT-FLAG: _-
SERIALNO: 10024-10076
? 07281-00167 CLAMP 24
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6131-11-5561 CLIP 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6206-11-4590 SPACER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81035 BOLT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01602-01030 WASHER,SPRING 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01640-21016 WASHER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-11-6890 BOLT,JOINT 12
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07005-01412 SEAL, WASHER (K1) 24
SN: 10024-
KIT-FLAG: S-
SERIALNO: 10024-
? 6166-11-6660 TUBE 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07217-50712 ELBOW 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-11-6670 TUBE 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6127-51-8340 JOINT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81020 BOLT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01640-21016 WASHER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07326-10201 ADAPTER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07214-50710 CONNECTOR 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-11-6650 HOSE 1
SN: 10076-
KIT-FLAG: _-
SERIALNO: 10076-
? ▩07270-20713 TUBE 1
SN: 10024-10075
KIT-FLAG: _-
SERIALNO: 10024-10075
? 07281-00137 CLAMP 2
SN: 10139-
KIT-FLAG: _-
SERIALNO: 10139-
? □07281-00167 CLAMP 2
SN: 10076-10138
KIT-FLAG: _-
SERIALNO: 10076-10138
? 07285-00100 CLIP 2
SN: 10024-10075
KIT-FLAG: _-
SERIALNO: 10024-10075
? 6130-85-4520 CLIP 3
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 21T-72-14930 BOSS 3
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81030 BOLT 3
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01640-21016 WASHER 3
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-11-6680 STAY 1
SN: 10076-
KIT-FLAG: _-
SERIALNO: 10076-
? 04434-50610 CLIP 1
SN: 10076-
KIT-FLAG: _-
SERIALNO: 10076-
? 01010-81020 BOLT 1
SN: 10076-
KIT-FLAG: _-
SERIALNO: 10076-
? 01640-21016 WASHER 2
SN: 10076-
KIT-FLAG: _-
SERIALNO: 10076-
? 01580-11008 NUT 1
SN: 10076-
KIT-FLAG: _-
SERIALNO: 10076-
? 01010-81035 BOLT 1
SN: 10076-
KIT-FLAG: _-
SERIALNO: 10076-
? 01640-21016 WASHER 1
SN: 10282-
KIT-FLAG: _-
SERIALNO: 10282-
? (01643-31032) WASHER 1
SN: 10024-10168
KIT-FLAG: _-
SERIALNO: 10024-10168

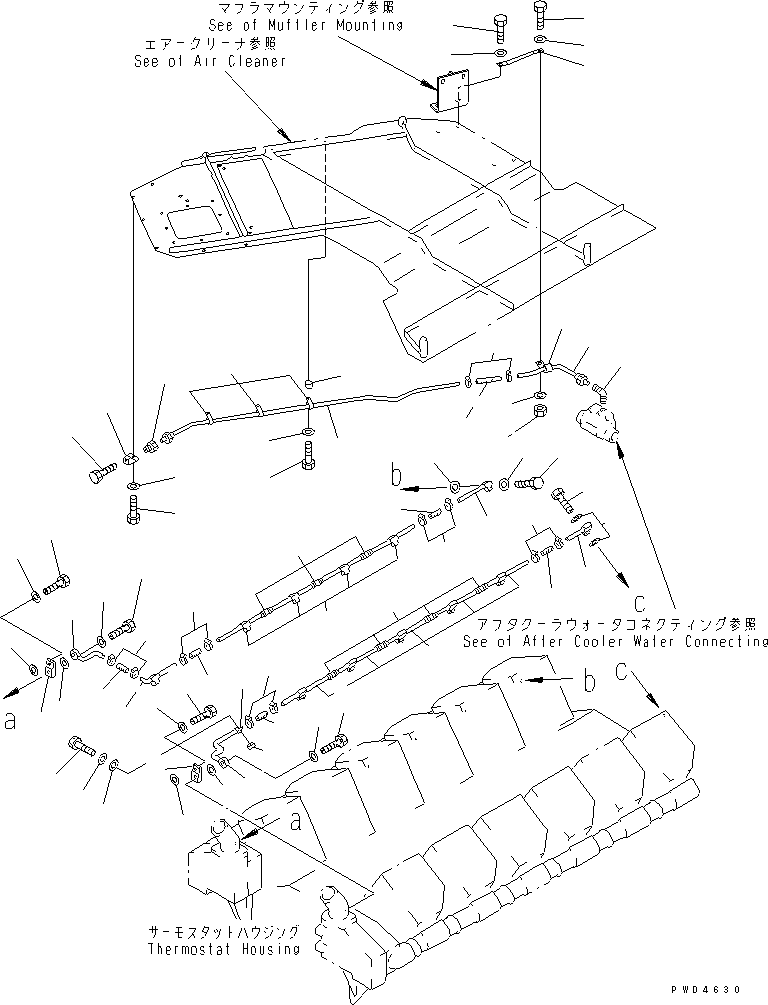

Engines Komatsu / SA12V170-1D-EA S/N 10001-UP(sa12v1rc) / AIR VENT(#10024-)(030570 : A1710-B8A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
