Содержание Engines Komatsu SA12V170-1D-EA S/N 10001-UP(sa12v1rc)

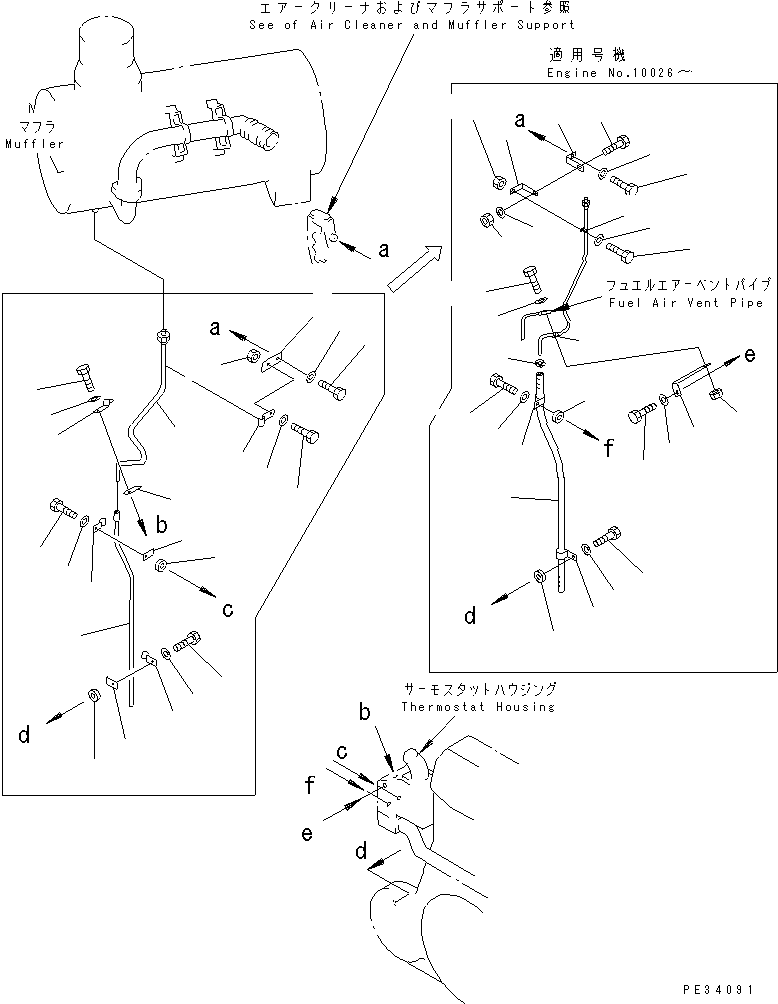

MUFFLER DRAIN PIPING(#10024-10180)(030540 : A1610-D8A1)
Номер на схеме Каталожный номер Название Количество Детали
? 6166-11-9760 TUBE,DRAIN 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180
? 07261-20910 HOSE,DRAIN 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 6166-11-9770 TUBE,DRAIN 1
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 6162-73-7680 BRACKET 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 6166-11-9780 PLATE 1
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 01010-81225 BOLT 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180
? 01640-21223 WASHER 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180
? 6166-11-9880 BRACKET 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01010-81030 BOLT 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01580-11008 NUT 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01643-31032 WASHER 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 04434-51010 CLIP 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 6164-12-5380 CLAMP 4
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 01010-81020 BOLT 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01010-80816 BOLT 2
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 01643-31032 WASHER 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01640-20816 WASHER 2
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 01580-11008 NUT 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01580-10806 NUT 1
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 6164-12-5390 PLATE 3
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 6166-11-9890 BRACKET 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01010-81020 BOLT 2
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01643-31032 WASHER 2
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 04434-51010 CLIP 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 01580-11008 NUT 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 07281-00197 CLAMP 1
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 600-050-2620 CLIP 2
SN: 10026-10180
KIT-FLAG: _-
SERIALNO: 10026-10180
? 144-874-7470 BOSS 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180
? 01010-80840 BOLT 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180
? 01640-20816 WASHER 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180
? 01010-81040 BOLT 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180
? 01640-21016 WASHER 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180
? 6136-51-6190 SPACER 1
SN: 10024-10180
KIT-FLAG: _-
SERIALNO: 10024-10180

Engines Komatsu / SA12V170-1D-EA S/N 10001-UP(sa12v1rc) / MUFFLER DRAIN PIPING(#10024-10180)(030540 : A1610-D8A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
