Содержание Engines Komatsu SA12V170-1D-EA S/N 10001-UP(sa12v1rc)

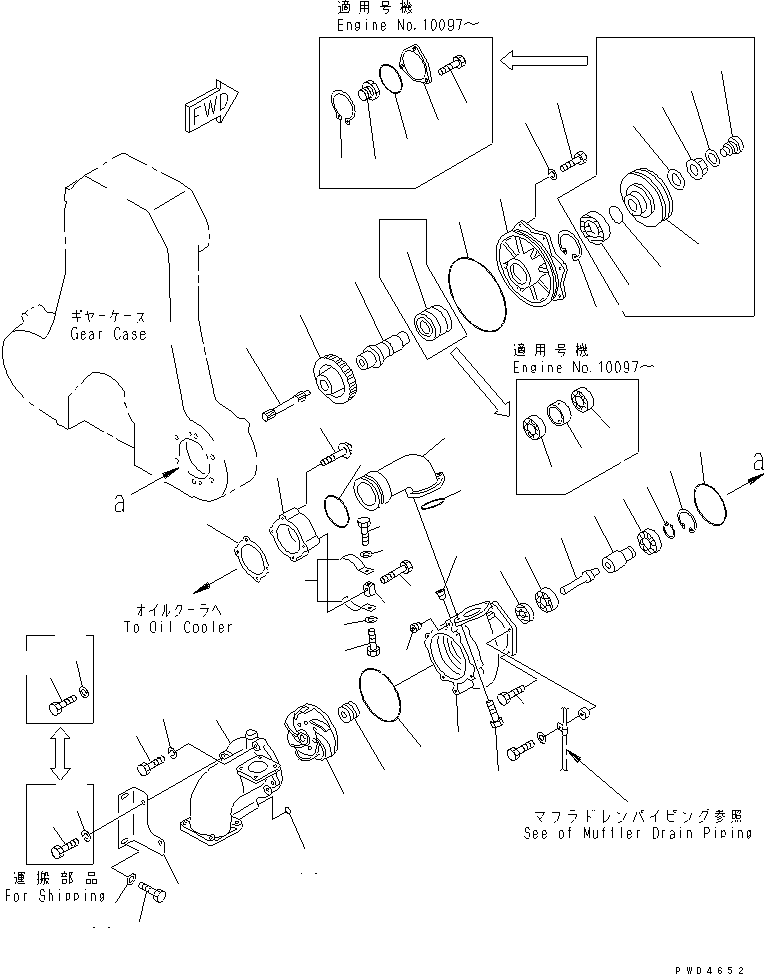

WATER PUMP(#10024-)(031400 : A5010-A8A1)
Номер на схеме Каталожный номер Название Количество Детали
? 6165-61-1003 WATER PUMP ASS'Y 1
SN: 10260-
KIT-FLAG: _-
SERIALNO: 10260-
? □6165-61-1002 WATER PUMP ASS'Y 1
SN: .-10259
KIT-FLAG: _-
SERIALNO: .-10259
? □6165-61-1001 WATER PUMP ASS'Y 1
SN: 10024-.
KIT-FLAG: _-
SERIALNO: 10024-.
? 6165-61-1111 • BODY 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-61-1300 • SHAFT ASS'Y 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? ☆ • • SHAFT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? ☆ • • SHAFT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 06000-06207 • BEARING 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 06000-06209 • BEARING 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-61-1160 • SEAL,OIL (K6) 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-61-1511 • SEAL, WATER 1
SN: 10260-
KIT-FLAG: S-
SERIALNO: 10260-
? □6166-61-1510 • SEAL, WATER 1
SN: .-10259
KIT-FLAG: _-
SERIALNO: .-10259
? □6127-61-1516 • SEAL, WATER (K6) 1
SN: 10024-.
KIT-FLAG: S-
SERIALNO: 10024-.
? 6165-61-1351 • IMPELLER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 04065-08530 • RING,SNAP 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 04064-04518 • RING,SNAP 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6165-61-1181 • COVER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07000-G5165 • O-RING 1
SN: 10157-
KIT-FLAG: S-
SERIALNO: 10157-
? □6166-61-1810 • O-RING (K6) 1
SN: 10024-10156
KIT-FLAG: _-
SERIALNO: 10024-10156
? 07000-G2012 • O-RING 1
SN: 10157-
KIT-FLAG: S-
SERIALNO: 10157-
? □6166-61-1820 • O-RING (K6) 1
SN: 10024-10156
KIT-FLAG: _-
SERIALNO: 10024-10156
? 07043-70211 • PLUG 3
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81035 • BOLT 4
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01602-01030 • WASHER,SPRING 4
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-61-1631 SHAFT 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 6164-61-1630 SHAFT 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 6164-61-1671 SHAFT,SPLINE 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 6164-61-1670 SHAFT,SPLINE 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 362-15-15550 PLUG 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 6164-61-1870 PLUG 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 07005-03016 SEAL, WASHER (K2) 1
SN: 10024-10096
KIT-FLAG: S-
SERIALNO: 10024-10096
? 6164-61-1610 GEAR 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-61-1711 CASE 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 6164-61-1710 CASE 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 6164-61-1751 O-RING (K2,K6) 1
SN: 10024-
KIT-FLAG: S-
SERIALNO: 10024-
? 06000-06011 BEARING,BALL 2
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 6164-61-1730 BEARING,BALL 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 04065-09030 RING,SNAP 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-81-8250 PULLEY 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 07000-02055 O-RING (K2) 1
SN: 10024-10096
KIT-FLAG: S-
SERIALNO: 10024-10096
? 6164-61-1890 SEAL,OIL (K2) 1
SN: 10024-10096
KIT-FLAG: S-
SERIALNO: 10024-10096
? 6164-61-1770 NUT 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 6164-61-1790 WASHER 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 01010-81030 BOLT 8
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01602-21030 WASHER,SPRING 8
SN: 10280-
KIT-FLAG: _-
SERIALNO: 10280-
? 01602-01030 WASHER,SPRING 8
SN: 10024-10279
KIT-FLAG: _-
SERIALNO: 10024-10279
? 01010-81025 BOLT 5
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-61-1551 O-RING (K6) 1
SN: 10024-
KIT-FLAG: S-
SERIALNO: 10024-
? 6165-21-6810 BRACKET 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81030 BOLT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81025 BOLT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01643-31032 WASHER 4
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-61-6431 TUBE 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07000-G2095 O-RING 1
SN: 10106-
KIT-FLAG: S-
SERIALNO: 10106-
? □6166-61-2860 O-RING (K6) 1
SN: 10024-10105
KIT-FLAG: _-
SERIALNO: 10024-10105
? 01010-81030 BOLT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-61-6420 FLANGE 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6165-61-6570 O-RING (K2,K6) 1
SN: 10024-
KIT-FLAG: S-
SERIALNO: 10024-
? 6164-61-6411 GASKET (K2,K6) 1
SN: 10097-
KIT-FLAG: S-
SERIALNO: 10097-
? □6164-61-6410 GASKET (K2,K6) 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 6165-61-6590 ADAPTER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81075 BOLT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01435-01050 BOLT 3
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6165-61-6491 CLAMP 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81020 BOLT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01640-21016 WASHER 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-61-1790 SPACER 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 07000-72100 O-RING 1
SN: 10181-
KIT-FLAG: S-
SERIALNO: 10181-
? □07000-62100 O-RING 1
SN: 10097-10180
KIT-FLAG: S-
SERIALNO: 10097-10180
? 6166-61-1760 COVER 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 01010-81025 BOLT 3
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 04064-05520 RING 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
