Содержание Engines Komatsu SA12V170-1D-EA S/N 10001-UP(sa12v1rc)

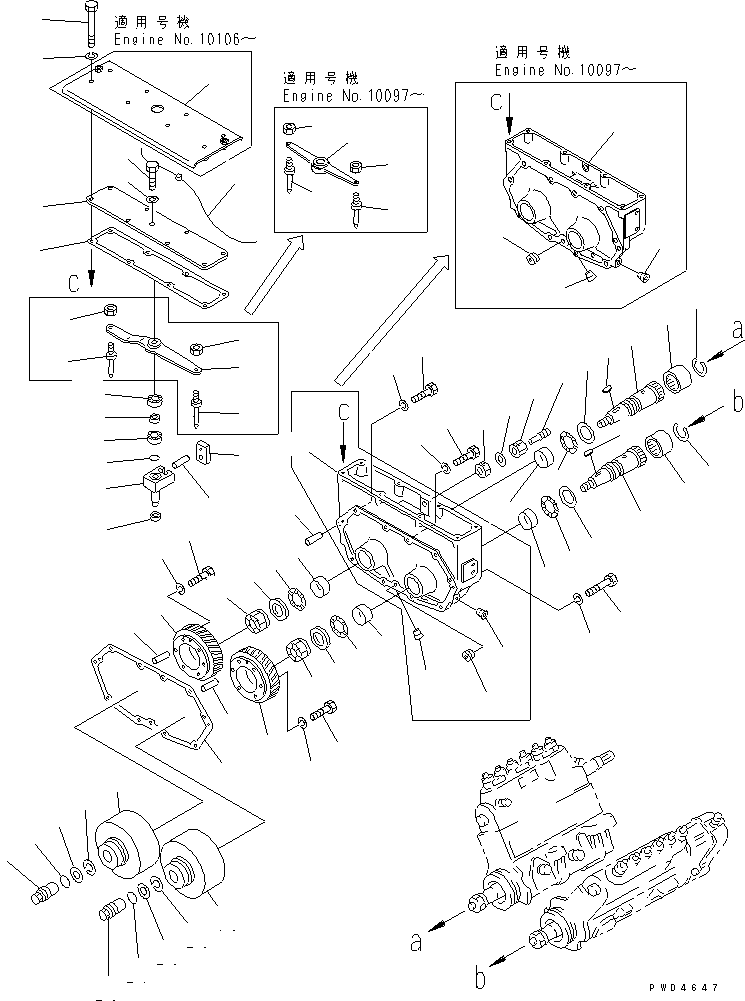

FUEL INJECTION PUMP DRIVE(#10024-)(031290 : A4080-A8A1)
Номер на схеме Каталожный номер Название Количество Детали
? 6166-71-3400 HOUSING ASS'Y 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 6166-71-3320 HOUSING ASS'Y 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? ☆ • HOUSING 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? ☆ • HOUSING 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 6162-33-6140 • BUSHING 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6162-73-3380 • BUSHING 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-3110 SHAFT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-3190 PLATE 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6162-33-6160 METAL 4
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6162-73-3160 WASHER 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6162-73-3150 NUT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6162-73-3180 KEY 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07043-00108 PLUG 4
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 04020-01434 PIN,DOWEL 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6165-71-3331 GASKET (K2) 1
SN: 10026-
KIT-FLAG: S-
SERIALNO: 10026-
? □6165-71-3330 GASKET (K2) 1
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 6164-21-3170 GROMMET (K2) 1
SN: 10024-
KIT-FLAG: S-
SERIALNO: 10024-
? 01010-81235 BOLT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01010-81245 BOLT 6
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01011-81220 BOLT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01602-01236 WASHER,SPRING 10
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? (6166-71-1231) TIMER ASS'Y,(SEE FIG.A4080-B8A1) 2
SN: 10180-
KIT-FLAG: _-
SERIALNO: 10180-
? (□6166-71-1230) TIMER ASS'Y,(SEE FIG.A4080-B8A1) 2
SN: 10137-10179
KIT-FLAG: _-
SERIALNO: 10137-10179
? (□6162-73-1240) TIMER ASS'Y,(SEE FIG.A4080-B8A1) 2
SN: 10024-10136
KIT-FLAG: _-
SERIALNO: 10024-10136
? 6165-71-3210 GEAR,R.H. 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6164-71-3210 GEAR,L.H. 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 04020-01024 PIN,DOWEL 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01050-31055 BOLT 12
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01602-01030 WASHER,SPRING 12
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6127-71-3131 COUPLING 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 04067-00050 RING,SNAP 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6127-71-2212 NUT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07000-63032 O-RING (K2) 2
SN: 10180-
KIT-FLAG: S-
SERIALNO: 10180-
? □07000-73032 O-RING (K2) 2
SN: 10097-10179
KIT-FLAG: S-
SERIALNO: 10097-10179
? □07000-63032 O-RING (K2) 2
SN: 10024-10096
KIT-FLAG: S-
SERIALNO: 10024-10096
? 01602-02060 WASHER,SPRING 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01643-32060 WASHER 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-8410 LINK 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 6166-71-8240 LINK 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 06030-06903 BEARING 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 29W-06-12290 SPACER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-8270 SHAFT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-8290 SPACER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 706-66-40270 PIN,DOWEL 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-8280 NUT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-8170 PIN 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01580-10806 NUT 2
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07000-72016 O-RING 1
SN: 10181-
KIT-FLAG: S-
SERIALNO: 10181-
? □07000-62016 O-RING (K2) 1
SN: 10024-10180
KIT-FLAG: S-
SERIALNO: 10024-10180
? 6166-71-3360 COVER 1
SN: 10097-
KIT-FLAG: _-
SERIALNO: 10097-
? 6166-71-3350 COVER 1
SN: 10024-10096
KIT-FLAG: _-
SERIALNO: 10024-10096
? 6165-71-3371 GASKET (K2) 1
SN: 10026-
KIT-FLAG: S-
SERIALNO: 10026-
? □6165-71-3370 GASKET (K2) 1
SN: 10024-10025
KIT-FLAG: _-
SERIALNO: 10024-10025
? 01010-81065 BOLT 8
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01602-01030 WASHER,SPRING 8
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01014-51030 BOLT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 01643-31032 WASHER 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-8310 STUD 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-8370 NUT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 6166-71-8350 NUT 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-
? 07003-01419 GASKET (K2) 2
SN: 10024-
KIT-FLAG: S-
SERIALNO: 10024-
? 6166-21-3820 BRACKET 1
SN: 10106-
KIT-FLAG: _-
SERIALNO: 10106-
? 6127-81-5170 WIRE 1
SN: 10024-
KIT-FLAG: _-
SERIALNO: 10024-

Engines Komatsu / SA12V170-1D-EA S/N 10001-UP(sa12v1rc) / FUEL INJECTION PUMP DRIVE(#10024-)(031290 : A4080-A8A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
