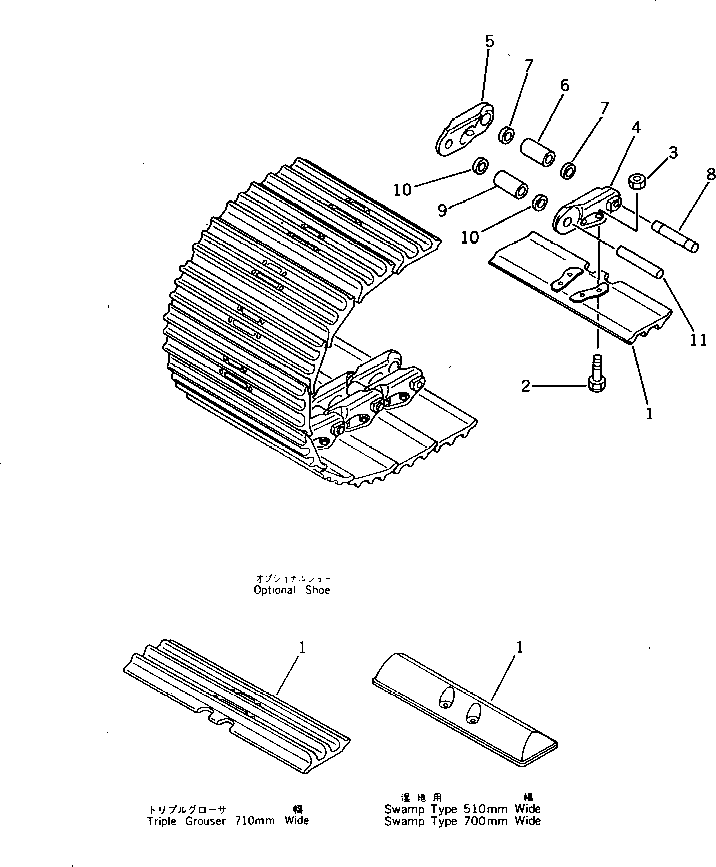

| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | TRIPLE 610MM | SERIALNO: |
|||||
| ? | 201-32-01421 | TRACK SHOE ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □201-32-01420 | TRACK SHOE ASS'Y | 1 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | 201-32-13111 | • SHOE,TRACK | 92 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-11210 | • BOLT, SHOE (KIT) | 368 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 01803-01218 | • NUT, SHOE (KIT) | 368 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-00141 | • TRACK LINK ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □201-32-00140 | • TRACK LINK ASS'Y | 1 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | 101-32-11121 | • • LINK,TRACK, L.H. | 92 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | 101-32-11120 | • • LINK,TRACK, L.H. | 92 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | 101-32-11131 | • • LINK,TRACK, R.H. | 92 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | 101-32-11130 | • • LINK,TRACK, R.H. | 92 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | 101-32-11144 | • • BUSHING,REGULAR | 88 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 101-32-11271 | • • SEAL,DUST, REGULAR, W-TYPE | 176 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-11151 | • • PIN,REGULAR | 88 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 101-32-11173 | • • BUSHING,MASTER | 4 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 101-32-11281 | • • SEAL,DUST, MASTER, W-TYPE | 8 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-11191 | • • PIN,MASTER | 4 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | TRIPLE 710MM | SERIALNO: |
|||||
| ? | 201-32-01021 | TRACK SHOE ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □201-32-01020 | TRACK SHOE ASS'Y | 1 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | 201-32-11130 | • SHOE,TRACK | 92 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-11210 | • BOLT, SHOE (KIT) | 368 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 01803-01218 | • NUT, SHOE (KIT) | 368 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-00141 | • TRACK LINK ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □201-32-00140 | • TRACK LINK ASS'Y | 1 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | SERVICE KIT | SERIALNO: |
|||||
| ? | 201-32-05000 | SHOE BOLT AND NUT K. | 1 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-11210 | • BOLT, SHOE | 50 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 01803-01218 | • NUT, SHOE | 50 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | SWAMP 510MM | SERIALNO: |
|||||
| ? | 201-32-01721 | TRACK SHOE ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □201-32-01720 | TRACK SHOE ASS'Y | 1 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | 10G-32-11110 | • SHOE,TRACK | 92 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 10G-32-11210 | • BOLT, SHOE (KIT) | 368 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 01803-01218 | • NUT, SHOE (KIT) | 368 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-00141 | • TRACK LINK ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □201-32-00140 | • TRACK LINK ASS'Y | 1 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | SWAMP 700MM | SERIALNO: |
|||||
| ? | 201-32-01621 | TRACK SHOE ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □201-32-01620 | TRACK SHOE ASS'Y | 1 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | 10G-A70-4710 | • SHOE,TRACK | 92 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 10G-32-11210 | • BOLT, SHOE (KIT) | 368 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 01803-01218 | • NUT, SHOE (KIT) | 368 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-32-00141 | • TRACK LINK ASS'Y | 1 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □201-32-00140 | • TRACK LINK ASS'Y | 1 | SN: 7501-. KIT-FLAG: _- SERIALNO: 7501-. |
|||
| ? | SERVICE KIT | SERIALNO: |
|||||
| ? | 10G-32-05000 | SHOE BOLT AND NUT K.,(FOR SWAMP) | 1 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 10G-32-11210 | • BOLT, SHOE | 50 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 01803-01218 | • NUT, SHOE | 50 | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | OVERSIZE PARTS | SERIALNO: |
|||||
| ? | 0.10MM OVERSIZE | SERIALNO: |
|||||
| ? | 101-98-09113 | BUSHING,REGULAR | A/R | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-98-09011 | PIN,REGULAR | A/R | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 101-98-09142 | BUSHING,MASTER | A/R | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-98-09041 | PIN,MASTER | A/R | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 0.18MM OVERSIZE | SERIALNO: |
|||||
| ? | 101-98-09133 | BUSHING,REGULAR | A/R | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-98-09031 | PIN,REGULAR | A/R | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 101-98-09162 | BUSHING,MASTER | A/R | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
|||
| ? | 201-98-09061 | PIN,MASTER | A/R | SN: 7501- KIT-FLAG: _- SERIALNO: 7501- |
