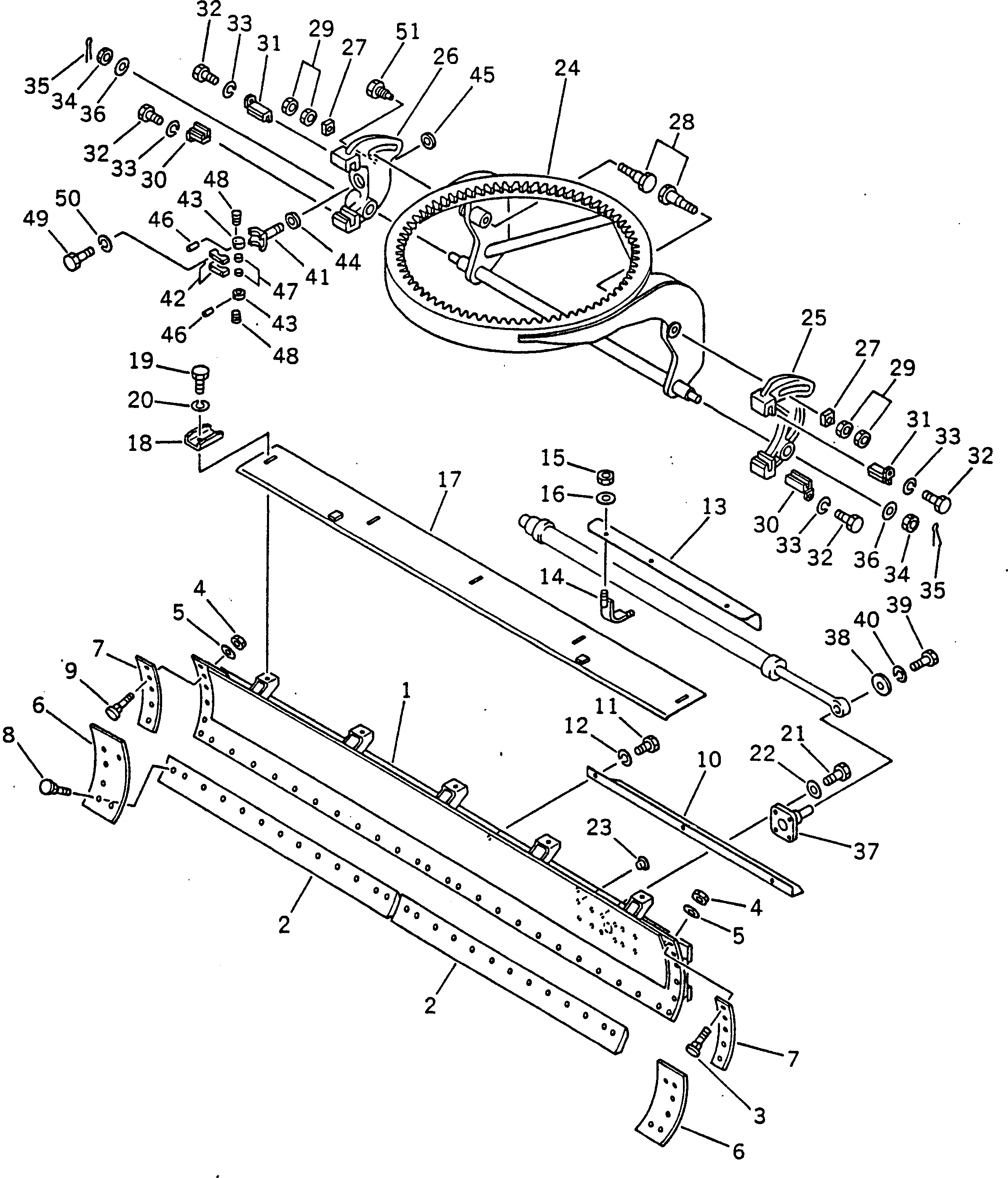

| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | FOR 3.7M BLADE | SERIALNO: |
|||||
| ? | 232-70-00500 | BLADE ASS'Y | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52111 | • BLADE | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 238-70-12310 | • • RAIL,LOWER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 238-70-12320 | • • RAIL,UPPER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12143 | • EDGE | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52970 | • EDGE, 16MM,WIDE | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52940 | • EDGE, 16MM,WIDE, CURVED (HARDENING) | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52950 | • EDGE, 19MM,WIDE, CURVED (HARDENING) | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12650 | • EDGE, 13MM,WIDE, CURVED (NON HARDENING) | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12651 | • EDGE, 16MM,WIDE, CURVED (NON HARDENING) | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52960 | • EDGE, 19MM,WIDE, CURVED (NON HARDENING) | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12450 | • BOLT | 24 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12450 | • BOLT,(FOR EDGE 13MM, 16MM) | 12 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12480 | • NUT | 36 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12480 | • NUT,(FOR EDGE 13MM, 16MM) | 24 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01643-31645 | • WASHER | 36 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01643-31645 | • WASHER,(FOR EDGE 13MM, 16MM) | 24 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52190 | • BIT | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52980 | • EDGE,WIDE | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52180 | • EDGE | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12460 | • BOLT | 10 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12470 | • BOLT | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52161 | • COVER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51020 | • BOLT | 3 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01602-21030 | • WASHER | 3 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52421 | • COVER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52431 | • BAND | 3 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01598-00809 | • NUT | 6 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01643-30823 | • WASHER | 6 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52141 | • COVER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12331 | • PLATE | 5 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51230 | • BOLT | 5 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01602-21236 | • WASHER | 5 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51640 | • BOLT | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01643-31645 | • WASHER | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 07040-01510 | • PLUG | 8 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | FOR 4.0M BLADE | SERIALNO: |
|||||
| ? | 232-70-00600 | BLADE ASS'Y | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52711 | • BLADE | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52840 | • • RAIL,LOWER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52830 | • • RAIL,UPPER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12143 | • EDGE | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12193 | • EDGE,WIDE | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52940 | • EDGE, 16MM,WIDE, CURVED (HARDENING) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12640 | • EDGE, 16MM,WIDE, CURVED (HARDENING) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12570 | • EDGE, 19MM,WIDE, CURVED (HARDENING) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52950 | • EDGE, 19MM,WIDE, CURVED (HARDENING) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12580 | • EDGE, 16MM,WIDE, CURVED (NON HARDENING) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12651 | • EDGE, 16MM,WIDE, CURVED (NON HARDENING) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12630 | • EDGE, 19MM,WIDE, CURVED (NON HARDENING) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52960 | • EDGE, 19MM,WIDE, CURVED (NON HARDENING) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12540 | • EDGE, 16MM,WIDE, CURVED | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52970 | • EDGE, 16MM,WIDE, CURVED | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12450 | • BOLT | 26 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12450 | • BOLT,(FOR EDGE 16MM) | 13 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12480 | • NUT | 38 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12480 | • NUT,(FOR EDGE 16MM) | 25 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01643-31645 | • WASHER | 38 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01643-31645 | • WASHER,(FOR EDGE 16MM) | 25 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52190 | • BIT | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52980 | • EDGE,WIDE | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52180 | • EDGE | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12460 | • BOLT | 10 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-12470 | • BOLT | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52161 | • COVER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51020 | • BOLT | 3 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01602-21030 | • WASHER | 3 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52421 | • COVER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52431 | • BAND | 3 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01598-00809 | • NUT | 6 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01643-30823 | • WASHER | 6 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52730 | • COVER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12331 | • PLATE | 5 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51230 | • BOLT | 5 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01602-21236 | • WASHER | 5 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51640 | • BOLT | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01643-31645 | • WASHER | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 07040-01510 | • PLUG | 8 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52312 | SUPPORT | 1 | SN: 14009- KIT-FLAG: _- SERIALNO: 14009- |
|||
| ? | □232-70-52311 | SUPPORT | 1 | SN: 14001-14008 KIT-FLAG: _- SERIALNO: 14001-14008 |
|||
| ? | 232-70-52341 | ADJUSTER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52331 | ADJUSTER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-70-12151 | BLOCK | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 234-870-6220 | BOLT | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01580-13024 | NUT | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52260 | GUIDE | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52270 | GUIDE | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51435 | BOLT | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01602-21442 | WASHER | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01590-14548 | NUT | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 04050-18080 | PIN | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52380 | WASHER | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52131 | BRACKET | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52460 | WASHER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51225 | BOLT | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01602-21236 | WASHER | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-00252 | YOKE ASS'Y | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | ☆ | • YOKE | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | ☆ | • CAP | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-53141 | BUSHING | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 07145-00075 | SEAL | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 07145-00060 | SEAL (KIT) | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 144-70-15251 | PIN | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 07145-00045 | SEAL (KIT) | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 07043-00108 | PLUG | 2 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01010-51255 | BOLT | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 01602-21236 | WASHER | 4 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
|||
| ? | 232-70-52440 | BOLT | 1 | SN: 14001- KIT-FLAG: _- SERIALNO: 14001- |
