| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|

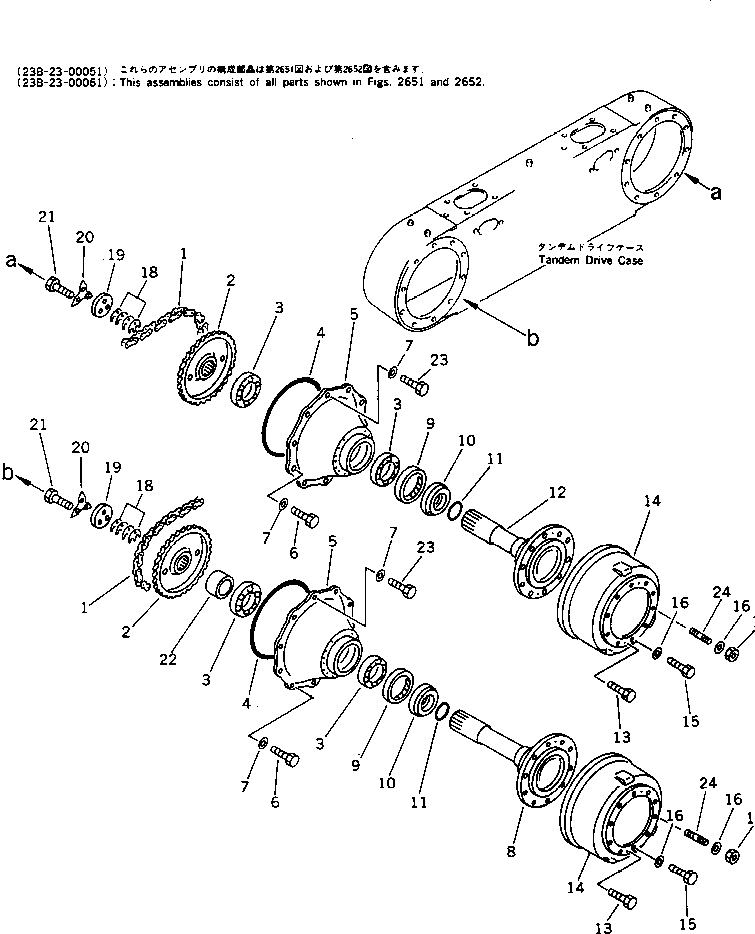

| ? | (23B-23-00051) | TANDEM DRIVE ASS'Y,L.H. | 1 | SN: 10001- |
|||
| ? | (23B-23-00061) | TANDEM DRIVE ASS'Y,R.H. | 1 | SN: 10001- |
|||
| ? | 23B-23-21300 | • CHAIN ASS'Y | 2 | SN: 10001- |
|||
| ? | 23B-23-21310 | • • PIN | 2 | SN: 10001- |
|||
| ? | 23B-23-21320 | • • JOINT | 1 | SN: 10001- |
|||
| ? | 23B-23-21210 | • SPROCKET | 2 | SN: 10001- |
|||
| ? | 06002-32218 | • BEARING | 4 | SN: 10001- |
|||
| ? | 07000-15460 | • O-RING (K3) | 2 | SN: 10001- |
|||
| ? | 23B-23-21121 | • CAGE | 2 | SN: 10001- |
|||
| ? | 01010-51640 | • BOLT | 18 | SN: 10001- |
|||
| ? | 01643-31645 | • WASHER | 20 | SN: 10001- |
|||
| ? | 23B-23-21142 | • SHAFT | 1 | SN: 10001- |
|||
| ? | 238-25-16360 | • SEAL,OIL (K3) | 2 | SN: 10001- |
|||
| ? | 23B-23-21170 | • SPACER | 2 | SN: 10001- |
|||
| ? | 23B-23-21180 | • O-RING (K3) | 2 | SN: 10001- |
|||
| ? | 23B-23-21152 | • SHAFT | 1 | SN: 10001- |
|||
| ? | 01010-51220 | • BOLT | 4 | SN: 10001- |
|||
| ? | 23B-23-21162 | • DRUM | 2 | SN: 10001- |
|||
| ? | 01010-82255 | • BOLT | 16 | SN: 10001- |
|||
| ? | 01643-32260 | • WASHER | 20 | SN: 10001- |
|||
| ? | 01580-12218 | • NUT | 20 | SN: 10001- |
|||
| ? | 23A-23-00120 | • SHIM ASS'Y | 2 | SN: 10001- |
|||
| ? | ☆ | • • SHIM¤ 0.1MM | 2 | SN: 10001- |
|||
| ? | ☆ | • • SHIM¤ 0.2MM | 4 | SN: 10001- |
|||
| ? | ☆ | • • SHIM¤ 0.5MM | 3 | SN: 10001- |
|||
| ? | 238-22-11371 | • HOLDER | 2 | SN: 10001- |
|||
| ? | 232-23-12141 | • LOCK (K3) | 2 | SN: 10001- |
|||
| ? | 01010-51240 | • BOLT | 6 | SN: 10001- |
|||
| ? | 23B-23-21190 | • SPACER | 1 | SN: 10001- |
|||
| ? | 01010-51645 | • BOLT | 2 | SN: 10001- |
|||
| ? | 01124-82260 | • STUD | 4 | SN: 10001- |
